Сборка зафиксированного крепежа без перемещения

Чтобы рассчитать наиболее неблагоприятный вариант без учета перемещения крепежа, необходимо выполнить следующие действия.

  1. Откройте сборку для оценки.
  2. Создайте исследование TolAnalyst и перейдите к окну Результат PropertyManager (Менеджера свойств).
  3. В разделе Настройки для анализа снимите флажок Освободить крепежи и болты.
    В данном примере в разделе Сводка анализа значение параметра Мин. равно 48,5, а значение параметра Макс. равно 51,5 для полного диапазона 3 мм.

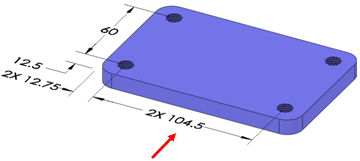

Чтобы получить минимальный результат в наихудшем случае для позиционного допуска с диаметром резьбового отверстия верхней пластины 0,5, TolAnalyst моделирует основной размер между резьбовыми отверстиями (105), равный 104,5.
Что касается осевых поддержек, то когда TolAnalyst моделирует отверстия с гарантированными зазорами размером 11,5 (LMC), суммарный позиционный доступ равняется 1,0 и позволяет изменить основной размер от базы B до отверстий (27,5) на 28.

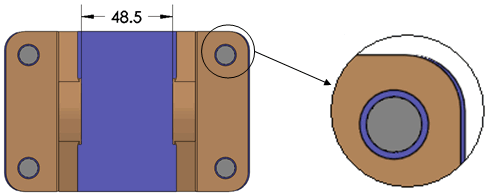

При сборке деталей, когда параметр перемещения крепежей не выбран, TolAnalyst выравнивает отверстия с гарантированными зазорами в осевых поддержках концентрически так, чтобы резьбовые отверстия располагались на верхней панели, что позволяет достичь минимального значения для наихудшего случая, равного 48,5.
