Циклы зондирования в режиме сборки

Можно назначить соответствующие экземпляры деталей и фрезерные установки для каждой операции зондирования, созданной в режиме сборки. Это позволяет задать точную исходную точку настройки детали при размещении траектории движения инструмента при работе с зондом.

В предыдущих выпусках, если в настройках операции сборки существовали только операции зондирования, в SOLIDWORKS CAM измерялись их координаты на основе системы координат станка (FCS). В SOLIDWORKS CAM нет сведений об экземпляре и соответствующей настройки элемента на вкладке Смещение диалогового окна Параметры настройки. Даже если источник вывода указан как исходная точка настройки детали, координаты траектории, указанные в FCS, могут привести к неточному опубликованному коду.

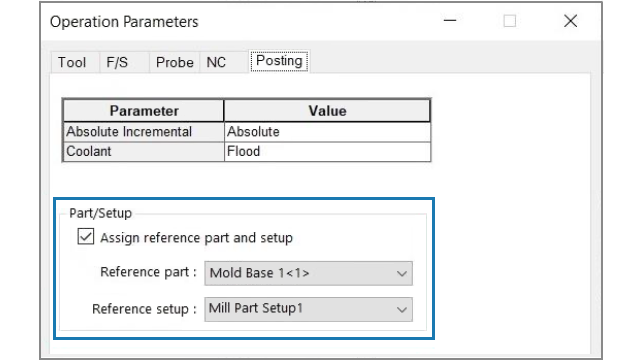

В диалоговом окне Параметры операции на вкладке Публикация раздела Деталь/настройка можно указать параметры в режиме сборки.
Параметр Описание
Назначить справочную деталь и настройку Включает параметры Справочная деталь и Справочная настройка.
Справочная деталь Список всех деталей в Диспетчере деталей.

Выбор по умолчанию — деталь (с экземпляром детали в качестве суффикса, если имеется несколько экземпляров детали), грань которой выбрана на вкладке Зондирование для операции зондирования. Если грань не выбрана, SOLIDWORKS CAM использует первую деталь, указанную в Диспетчере деталей.

Если для последующей обработки требуется указать исходную точку настройки детали, SOLIDWORKS CAM использует значения исходной точки выбранной детали в качестве ссылки. Кроме того, SOLIDWORKS CAM использует исходную точку настройки детали для расчета координат при выполнении команд Шаг по траектории инструмента и имитационного моделирования.
Справочная настройка Список всех настроек детали, связанных с деталью или экземпляром детали, выбранным в разделе Справочная деталь.

Выбор по умолчанию — допустимая настройка элемента для детали или экземпляра детали, выбранного для справочной детали, элементы которой можно обработать на основе выбранной настройки операции.

SOLIDWORKS CAM использует исходную точку настройки детали, которая выбрана для вычисления координат траектории движения инструмента во время публикации.

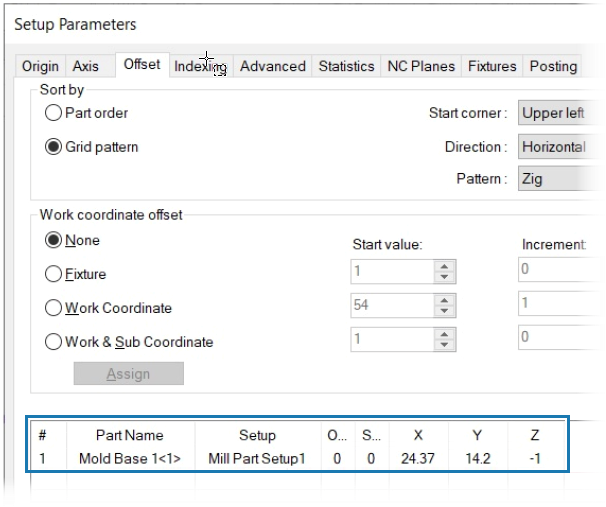

Для операций зондирования выбранные элементы для справочной детали и справочной настройки отображаются в экземплярах детали и рабочих координатах на вкладке Смещение диалогового окна Параметры настройки.
