Можно применить обработки углов вручную или автоматически.

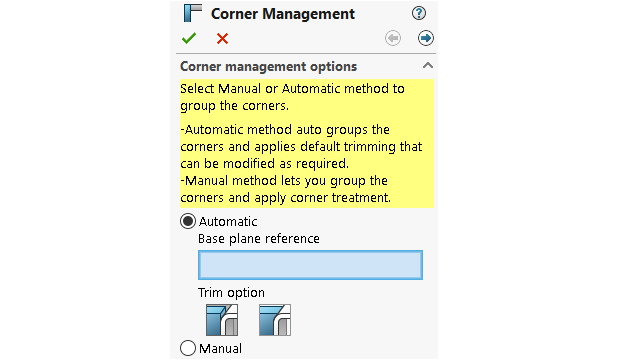

Чтобы открыть окно PropertyManager "Управление углом", выполните следующие действия.
- Откройте деталь и нажмите .
- Создайте основные элементы и выйдите из режима "Структурная система".
- В окне PropertyManager укажите параметр.
- Автоматически. Группирует похожие углы и применяет обработку углов.
- Вручную. Позволяет сгруппировать похожие углы и применить обработку углов.
- Выберите Автоматический.
SOLIDWORKS выбирает плоскость для определения порядка отсечения элементов. При необходимости после этого можно изменить ссылку на основную плоскость, группы и обработку углов.
- Укажите Метод отсечения.
- Нажмите кнопку Далее
, чтобы продолжить обработку углов.
