Трехмерные виды

eDrawings поддерживает 3D-виды в деталях (.eprt) и сборках (.easm).

При публикации модели SOLIDWORKS с 3D-видами в eDrawings масштаб текста не меняется. Снимите флажок Всегда отображать текст одного размера в диалоговом окне Свойства примечания в SOLIDWORKS и укажите Масштаб текста для 3D-видов. Все 3D-виды в файле eDrawings сохраняют тот же масштаб текста, что и в файле SOLIDWORKS.

Доступ к трехмерным видам:

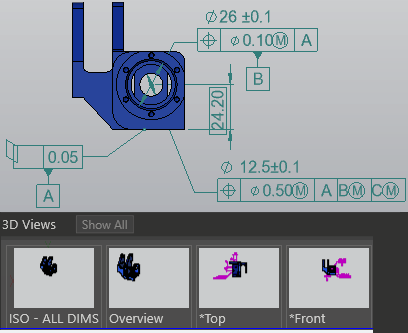

  1. Нажмите Трехмерные виды .
  2. На панели "Трехмерные виды" выполните одно из следующих действий:
    • Выберите вид.
    • Нажмите Показать все для отображения всех трехмерных видов, связанных с моделью. В противном случае отображаются только трехмерные виды, связанные с активной конфигурацией. Функциональность Показать все доступна для моделей, сохраненных в SOLIDWORKS 2018 и более поздних версиях.
