El programa crea una unión rígida para las entidades Set 1 y Set 2 (origen y destino) definidas en el PropertyManager Interacciones locales. Las entidades de unión rígida se comportan como si estuvieran soldadas. Para las entidades geométricas con mallado independiente, la unión rígida se aplica con ecuaciones de restricción.
También tiene la opción de unir componentes mediante la aplicación de nodos de malla comunes en sus límites. En este caso, los componentes que tienen nodos de malla comunes en sus límites se mallan como un sólido.
Puede aplicar interacciones unidas a estos estudios de simulación:
- Análisis estático
- Frecuencias
- Pandeo
- Térmico
- No lineal
- Dynamic
- Caída
|

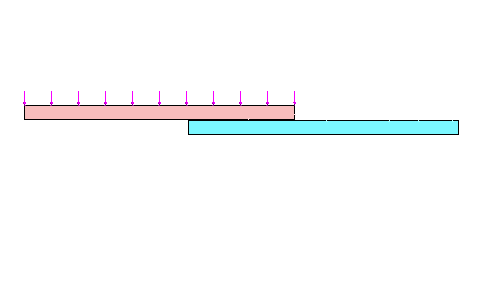

| Unión entre los componentes que están en contacto (sin distancia). |
|

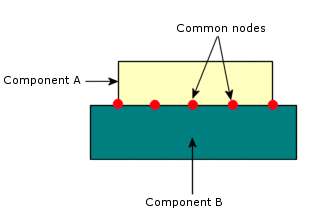

| Ilustración de nodos de malla comunes en los límites de los componentes. Los dos componentes se mallan como un sólido. |
Esta limitación se aplica únicamente a: (a) la formulación de unión rígida de nodo a superficie para todos los estudios y (b) la formulación de unión rígida de superficie a superficie para estudios no lineales.
Cuando existe un contacto de unión rígida entre piezas de chapa metálica y otras superficies (sólidos o vaciados), el algoritmo de contacto puede generar una rigidización en exceso debido a la separación entre la malla de superficie media y la geometría de la superficie de contacto. Esta rigidización en exceso del contacto de unión altera el cálculo de los modos de sólidos rígidos. El programa calculará todos los modos rígidos (con valores de frecuencia próximos a 0) si se elimina la separación equidistanciando la malla de las piezas de chapa metálica desde las superficies medias a la geometría de superficie de contacto.
