Adición de cotas y relaciones

Para agregar cotas y relaciones al reconocer operaciones:

  1. Haga clic en Opciones (barra de herramientas Operaciones) o en Insertar > FeatureWorks > Opciones.
  2. Haga clic en Cotas/Relaciones y seleccione Activar acotación automática de croquis y Agregar restricciones al croquis.
  3. Haga clic en Aceptar.
  4. Haga clic en Reconocer operaciones (barra de herramientas Operaciones) o en Insertar > FeatureWorks > Reconocer opciones.
  5. En el PropertyManager, seleccione la opción de reconocimiento automático y Operaciones estándar.
  6. Haga clic en para continuar reconociendo operaciones.
  7. Haga clic en en el PropertyManager Etapa intermedia para crear las operaciones.
    FeatureWorks analiza el modelo y crea las operaciones.

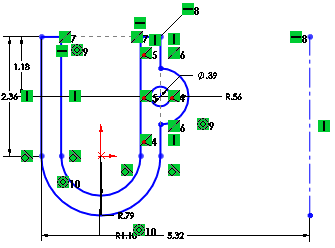

  8. Edite el croquis de las operaciones para ver las cotas y relaciones.
