El complemento 3DEXPERIENCE (Design with SOLIDWORKS) integra directamente las capacidades basadas en la nube de 3DEXPERIENCE en la interfaz de Routing, lo que mejora la capacidad de gestionar los ensamblajes y componentes de los sistemas de recorrido.
Con Routing Library Manager, puede:
| Tabulador |
Tarea |

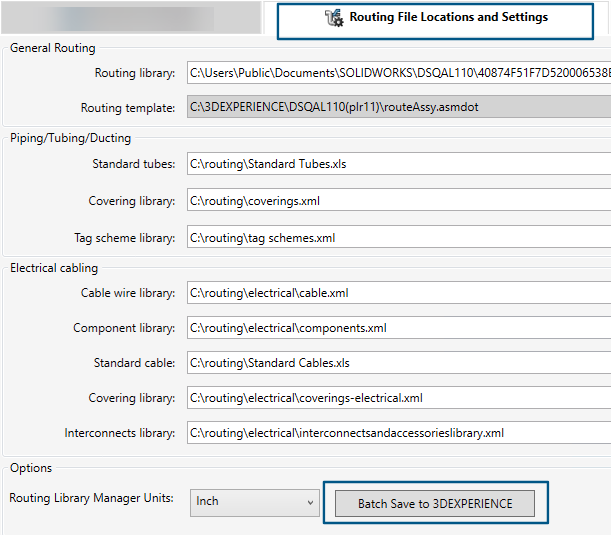

| Ubicaciones y configuración de archivos de recorrido |
- Cargar por lotes la biblioteca de componentes de enrutamiento desde un ordenador local a 3DEXPERIENCE Platform. Haga clic en Guardar en lote en 3DEXPERIENCE.
Solo puede guardar archivos SOLIDWORKS en 3DEXPERIENCE Platform con la carga por lotes.
- Descargar por lotes la biblioteca de componentes de recorrido desde 3DEXPERIENCE Platform.
- Para la Plantilla sistema de recorrido, haga clic en Examinar para navegar a una carpeta. En el cuadro de diálogo, haga clic en Seleccionar de 3DEXPERIENCE.
|
| Asistente de biblioteca de componentes |
Cree componentes nuevos o modifique componentes existentes en la biblioteca en el equipo local o en 3DEXPERIENCE Platform. |
| Asistente para componentes de recorrido |
Guarde el componente definido en el equipo local o en 3DEXPERIENCE Platform. |
| Base de datos de tuberías y tubos |
Acceda a todas las configuraciones de los componentes, Cargados o No cargados a 3DEXPERIENCE Platform utilizando el estado de componente. |
Además, en la interfaz de SOLIDWORKS Routing, el complemento 3DEXPERIENCE le permite examinar y abrir ensamblajes y componentes de enrutamiento desde la plataforma en varias áreas clave, como:
- El PropertyManager Propiedades de recorrido para personalizar piezas como tuberías y codos.
- La herramienta de selección Desde/Hasta para insertar componentes.
- Las herramientas Reutilizar recorrido.
- Las opciones Agregar empalme y Editar empalme.
Esta funcionalidad optimiza los flujos de trabajo al permitir gestionar componentes locales y basados en la nube dentro de Routing, lo que proporciona un mayor control y flexibilidad.
