Cuadro de diálogo Asistente de preparación de archivos

Puede utilizar el Asistente de preparación de archivos para evaluar sus archivos en busca de problemas comunes antes de guardar los archivos en 3DEXPERIENCE platform.

1. En SOLIDWORKS, haga clic en Herramientas > Asistente de preparación de archivos.
2. En el cuadro de diálogo, haga clic en Agregar carpeta.
3. En el cuadro de diálogo Buscar carpeta, seleccione una carpeta y haga clic en Aceptar.
4. En Copia de seguridad y registros, seleccione carpetas para:
   • Seleccione una carpeta en la que crear una copia de seguridad

     Almacena una copia de los archivos modificados en la carpeta de copia de seguridad.

   • Seleccione una carpeta en la que crear archivos de registro

     Almacena archivos de registro y el archivo de resultados de análisis HTML creado por la evaluación.

5. En Opciones, seleccione los elementos a evaluar:

   Reemplazar los espacios iniciales/finales de los nombres de archivo por "_"	Reemplaza los espacios iniciales o finales en un nombre de archivo con un guion bajo "_".
   Detectar archivos duplicados y sugerir fusión	Busca archivos duplicados. Cuando se encuentran archivos duplicados, se abre el cuadro de diálogo Fusionar duplicados. Seleccione entre las opciones: Buscar coincidencias por nombre de archivo Busca nombres de archivo idénticos. Buscar coincidencias por nombre de archivo y configuración Busca nombres de archivo idénticos, nombres de configuración y el número de configuraciones. Buscar coincidencias estrictas por nombre y fecha de creación de archivo Busca nombres de archivo idénticos y marcas de tiempo para la creación de archivos.
   Ampliar nombres de archivo al menos hasta los tres caracteres	Agrega un guion bajo "_" a un nombre de archivo cuando el nombre de un archivo tiene solo uno o dos caracteres. 3DSearch requiere al menos tres caracteres en el nombre de un archivo para indexar el archivo.
   Detectar referencias de 3DInterconnect	Identifica los archivos que tienen referencias de 3DInterconnect y enumera los archivos en el archivo de registro. No se realizan cambios en los archivos de SOLIDWORKS.
   Detectar referencias de archivos ausentes	Identifica las referencias de archivos ausentes y proporciona detalles en el archivo de registro. No se realizan cambios en los archivos de SOLIDWORKS. Si se mueven archivos después de la última vez que se ha guardado el modelo, se generan advertencias de archivo ausente para los archivos movidos.
   Detectar referencias de configuraciones ausentes	Identifica las referencias de configuración ausentes y proporciona detalles en el archivo de registro. No se realizan cambios en los archivos de SOLIDWORKS.
   Detectar datos de configuración desactualizados	Enumera información sobre configuraciones desactualizadas. Esto podría suceder si elimina una configuración y no reconstruye el modelo. Reconstruya los documentos antes de guardarlos en 3DEXPERIENCE Platform.
   Detectar archivos no actualizados para la compatibilidad con 3DEXPERIENCE	Ejecuta la comprobación de compatibilidad en los archivos seleccionados, que comprueba si los archivos se han actualizado al nuevo ConfigurationManager de 3DEXPERIENCE. Para actualizar automáticamente los archivos para la compatibilidad con 3DEXPERIENCE, haga clic en Herramientas > Opciones > Opciones del sistema > 3DEXPERIENCE Integration y seleccione Actualizar archivos SOLIDWORKS para la compatibilidad con 3DEXPERIENCE Platform. Si desea obtener más información, consulte Opciones de 3DEXPERIENCE Integration. Para actualizar manualmente los archivos para la compatibilidad con 3DEXPERIENCE, con un modelo abierto en el gestor de diseño del FeatureManager, haga clic con el botón derecho en el elemento superior y seleccione Actualizar para la compatibilidad 3DEXPERIENCE. Si desea obtener más información, consulte Actualización de modelos para compatibilidad con 3DEXPERIENCE.
   Comprobar valores de propiedades personalizadas	Identifica los archivos en los que la asignación de atributos fallará debido a tipos de datos que no coinciden. Para agregar una comprobación de propiedad personalizada: Seleccione Comprobar valores de propiedades personalizadas. Haga clic en Comprobaciones de propiedades personalizadas En el cuadro de diálogo, agregue el nombre de una propiedad personalizada de SOLIDWORKS para Nombre de propiedad personalizada de SOLIDWORKS. Seleccione una opción para el Tipo de datos de atributo asignado. Haga clic en Aceptar.

6. Haga clic en Iniciar.
   El asistente de preparación de archivos realiza automáticamente comprobaciones adicionales.

   Comprobación adicional	Descripción
   Actualiza la extensión de archivo	Actualiza los archivos que tienen extensiones de formato de archivo antiguas (.prt, .asm .drw) a las extensiones de archivo actuales (.SLDPRT, .SLDASM .SLDDRW).
   Número de configuraciones	Cuenta el número de configuraciones y muestra esa información en el archivo de registro.
   Versión de archivo	Comprueba los archivos anteriores a SOLIDWORKS 2021.

   El software crea un archivo HTML de los resultados en la carpeta de archivos de registro.


7. Revise los resultados del análisis para obtener información sobre posibles problemas antes de guardar el modelo en 3DEXPERIENCE Platform.

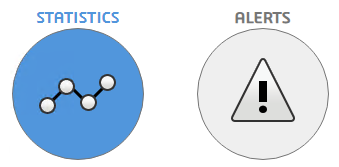

   Para mostrar los datos requeridos, haga clic en Estadísticas como se muestra arriba o en Alertas como se muestra a continuación.

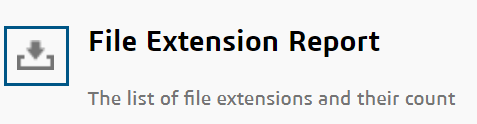

   Para descargar informes individuales como archivos CSV del análisis HTML, haga clic en junto al informe.
