Mover y copiar cotas

Una vez visualizadas las cotas en un dibujo, puede moverlas dentro de una vista o a otra vista. Al arrastrar una cota desde un sitio a otro, la cota vuelve a asociarse al modelo, según sea adecuado. Sólo es posible mover o copiar cotas a una vista en la que la orientación sea adecuada para dicha cota.

Vídeo: Mover y copiar cotas

Para mover una cota dentro de la vista:

 Arrastre la cota a la nueva posición.

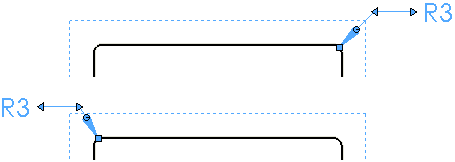

Para cambiar a una cota para una operación distinta del mismo tamaño dentro de la vista:

 Seleccione la cota y arrastre y coloque el asa de flecha en otra arista.
Este método funciona exclusivamente para cotas radiales, de diámetro o de chaflán.

Para mover o copiar cotas de una vista a otra:

 Mantenga presionada la tecla Mayús (para mover) o la tecla Ctrl (para copiar) al arrastrar las cotas a otra vista.
Utilice este método para crear varias cotas conductoras.

Para mover o copiar varias cotas a la vez:

 Mantenga presionada la tecla Ctrl al hacer la selección.

Para girar una cota:

 Arrastre el asa más próxima al texto de cota.
La cota gira en pequeños intervalos.

Control de líneas indicativas de cotas para operaciones del mismo tamaño

Puede mover líneas indicativas de cotas radiales, de diámetro o de chaflán, o bien líneas indicativas de anotaciones de taladro entre operaciones del mismo tamaño en una vista de dibujo.

Para mover los puntos finales de una línea indicativa de anotación de cota y taladro para operaciones comunes, arrastre dichos puntos finales de una línea indicativa de una operación a otra.
