Comprobación de la simetría de un ensamblaje

Para comprobar la simetría de los componentes de un ensamblaje con respecto a un plano, siga estos pasos:

  1. Haga clic en Comprobar simetría tool_symmetry_check_utilities.gif (barra de herramientas Herramientas).
  2. En Parámetros del análisis, seleccione una de las siguientes opciones:
    • Plano único para probar la simetría con respecto a un Plano seleccionado.

    • Dos caras paralelas para probar la simetría con respecto a un plano a medio camino y paralelo a las Caras seleccionadas.

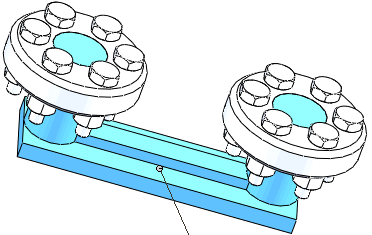

    • Dos puntos para probar la simetría con respecto a un plano perpendicular a la línea a medio camino entre los dos Puntos seleccionados.
  3. Para ensamblajes con subensamblajes, seleccione Tratar los subensamblajes como componentes si es necesario.
    Si esta opción está seleccionada, se comprueba la simetría con respecto a los subensamblajes dentro del ensamblaje y se ignoran los componentes de los subensamblajes. Al desactivar esta opción se incluyen los componentes de los subensamblajes en la comprobación de la simetría del ensamblaje.
  4. Para modificar el color de los componentes del ensamblaje cuya simetría se ha comprobado:
    1. En Configuraciones de color, elija Componentes simétricos y haga clic en Editar color.
    2. Modifique el color y haga clic en Aceptar.

    De forma similar, puede modificar la configuración de color para componentes asimétricos.

  5. Haga clic en Comprobar.

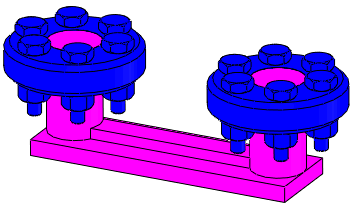

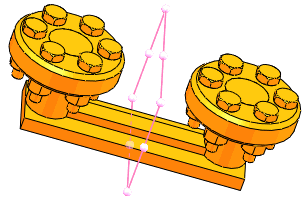

    Los componentes simétricos y asimétricos de ensamblaje comprobados se muestran con sus colores asignados.

  6. Al seleccionar un componente de ensamblaje que se enumera en Resultados de comprobación de simetría, se resalta en la zona de gráficos.
  7. Para guardar el informe de comprobación de simetría, haga clic en Guardar informe.
  8. Cierre el PropertyManager Comprobar simetría o haga clic en Volver a comprobar para ejecutar otra comprobación.
