Özel İçe Aktarma Profilleri Tanımlama

CAD verilerini içe aktarırken kullanılacak özel içe aktarma seçeneklerine sahip profiller tanımlayabilirsiniz. İçe aktarma profilleri XML dosya formatında tanımlanır.

Notlar:
  • CAD dosyalarının içe aktarma seçenekleri hem etkin belge için yapılandırılır hem de Dosya > Özellikler > (Varsayılan) Belge Özellikleri > Girdi öğesinde belge varsayılanları olarak yapılandırılır. CAD verilerini içe aktarırken hangi içe aktarma profilini kullanacağınızı bu Girdi sayfasında seçebilirsiniz. Bkz. Girdi.
  • Özel içe aktarma profillerini tanımlamak için temel XML bilgisi gerekir.

  1. Bilgisayarınızda veya ağınızda, içe aktarma profillerini içeren klasöre göz atın.

    Bu konum, Uygulama Tercihleri iletişim kutusunun Veri Yolları sayfasında, CATIA Composer dosyaları > İçe Aktarma Profilleri altında belirtilir. Bkz. Veri Yolları.

  2. Temel olarak kullanmak istediğiniz profili içeren XML dosyasını kopyalayın ve aynı klasördeki yeni bir dosyaya yapıştırın.

    Örneğin 3DXML içe aktarma profilini özelleştirmek için 3DXML.xml dosyasını kopyalayın ve yapıştırın.

  3. Dosyayı gerektiği gibi yeniden adlandırın; örneğin 3DXML_custom.xml.
  4. Dosyayı açın ve istediğiniz düzenleyicide düzenleyin. Bir metin düzenleyici kullanmanız yeterlidir.

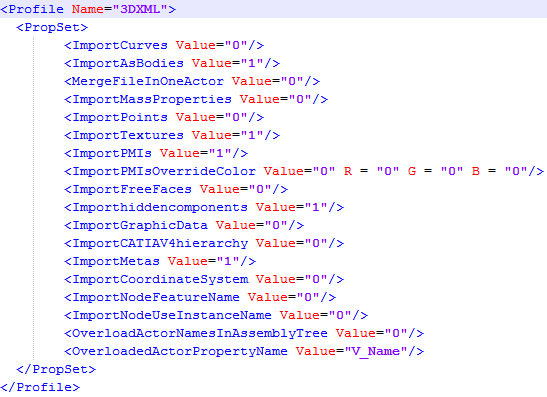

  5. Örneğin Profile öğesinde Name özniteliğinin değerini 3DXML_custom şeklinde değiştirin.

    Not: Bu ad, Girdi sayfasının İçe aktarma profili kutusunda profilin adı olarak görünür.

  6. PropSet listesinde:
    1. Tüm elemanlar için (OverloadedActorPropertyName hariç) özniteliklerin değerlerini gerektiği gibi değiştirin; burada:

      • Value="0" değeri, Girdi sayfasında seçeneğin varsayılan olarak seçilmemesi gerektiği anlamına gelir.
      • Value="1" değeri, seçeneğin varsayılan olarak seçilmesi gerektiği anlamına gelir.

    2. ImportPMIsOverrideColor öğesinde, içe aktarılan PMI rengi için kullanılacak RGB değerlerini de girin.
    3. OverloadedActorPropertyName öğesinde, montaj ağacındaki aktör adlarını aşırı yüklerken, öznitelik değerini içe aktarılan meta özelliklere eklenmesi gereken adla değiştirin.
  7. XML dosyasını kaydedin.
  8. İçe aktarma seçeneklerini test etmek için Dosya > Özellikler > (Varsayılan) Belge Özellikleri > Girdi'yi seçin ve İçe aktarma profili kutusunda içe aktarma profilini (örneğin 3DXML_custom) seçin.
