Ayrıntılı görünüm, teknik resimde belirli bir alanı büyütülmüş ölçekle gösterir.
Bir teknik resmin belirli bir alanının ayrıntılı görünümünü oluşturmak için AM_Detail komutunu kullanabilirsiniz.

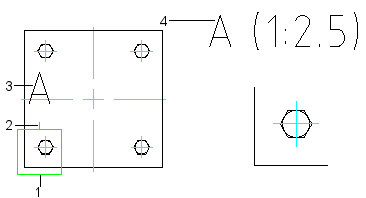

Komut aşağıdaki objeleri oluşturur:
| Bilgi |
Obje |
| 1 |
Ayrıntı sınırı |
| 2 |
Detaylandırma lideri |
| 3 |
Ayrıntılı görünüm tanımlayıcısı |
| 4 |
Ayrıntılı görünüm etiketi |
Ayrıntılı görünümde, ölçümlendirmeler ölçek faktörünü yoksayar. Doğru ölçümlendirme değerlerini görüntülemek için ayrıntılı görünüm ölçeğine uygun bir ölçümlendirme stili kullanın.
Bir ayrıntı sınırını silerseniz DraftSight ilgili ayrıntılı görünümü silmez. Bir ayrıntılı görünümü silerseniz DraftSight ilgili ayrıntı sınırını ve ayrıntılı görünüm etiketini siler.
Teknik resim üzerinde alanı belirlemek için aşağıdakilerden birini seçin:
- Dairesel sınır
- Dikdörtgen sınır
- Daire, elips veya kapalı devamlı çizgi
