Datum, geometrik objeleri ve geometrik toleransları ölçmek ve konumlandırmak için referans olarak kullanılan bir düzlem, düz çizgi veya noktadır.
Datum tanımlayıcı sembolleri oluşturmak için AM_DatumIdentifier komutunu kullanın.
Datum tanımlayıcı sembolleri, unsur kontrol çerçevesi sembolleri için datum unsurlarını tanımlar. Örneğin, bir deliğin merkezini işaretlemek için bir datum tanımlayıcı sembolü kullanabilirsiniz.
Bir teknik resimde bir datum tanımlayıcı sembolü oluşturduğunuzda yazılım, bir dikdörtgenin içine yerleştirilmiş datum tanımlayıcıyı içeren bir etiket oluşturur. Datum tanımlayıcı, datumu referans olarak kullanan tüm unsur kontrol çerçevelerinde görünür. Bir lider çizgisi, etiketi teknik resimdeki datuma bağlar. Lider çizgisi doldurulmuş veya boş bir üçgen içerebilir. Üçgenin konumu, karşılık gelen datumu gösterir.

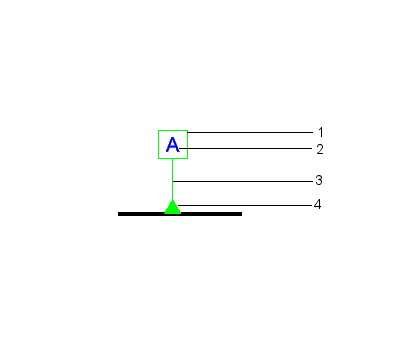

Datum Tanımlayıcı Sembollerinin Elemanları
| 1 |
Kare çerçeve |
| 2 |
Maksimum iki büyük harfin datum tanımlayıcısı |
| 3 |
Lider ok |
| 4 |
Üçgen sembolü |
Datum tanımlayıcı sembolleri şunlara iliştirebilirsiniz:
- Bir yüzey veya bir yüzeyin uzatma çizgisi üzerine
- Uzatma çizgileri, ölçümlendirmeler veya eksenler gibi görünür çizgiler
- Delik, bir deliği işaret eden lider veya unsur kontrol çerçevesi

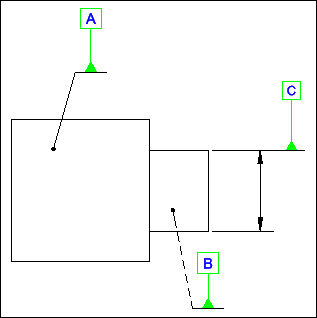

Datum Tanımlayıcı Sembolü Örnekleri:
Bir yüzeyde ve bir uzatma çizgisinde
Bir noktada
