Kesit görünümünde parçaların kesitini almak için hayali bir kesme düzlemine sahip bir modeli kesmek üzere bir kesit çizgisi çizebilirsiniz.
Kesit çizgilerini çizmek için
AM_SectionLine komutunu girin. Komut ok, çizgi ve ad gibi kesit çizgisinin farklı objelerinin görünümünü kontrol etmenizi sağlar. Aşağıdaki kesit görünümü tipleri için bir objede birden çok kesit oluşturabilirsiniz:
| Kesit görünümü tipi |
Tanım |
| Tam kesit |
Kesme düzlemi objenin uzunluğunu baştan sona geçer. |
| Hizalı kesit |
Objeden paralel olmayan iki kesme düzlemi geçer. Bu kesitleri silindirik objelerde kullanın. |
| Yarım kesit |
Kesme düzlemi, kesit oluşturulacak objenin bir bölümünden geçer. |
| Ötelenmiş kesit |
Kesme düzlemi objenin unsurlarından geçmek için eğilir. Bu kesitleri düz bir çizgide olmayan objelerde kullanın. |

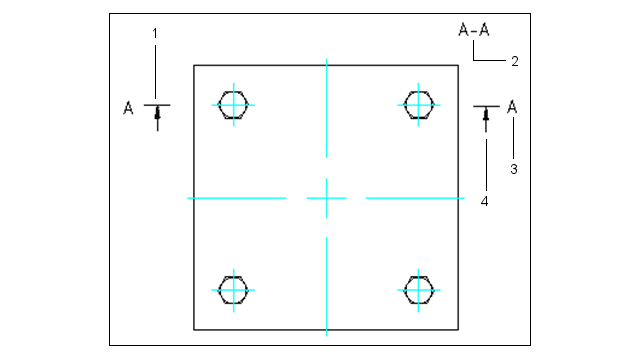

Örnek: Tam kesit

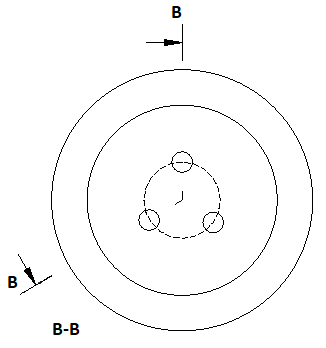

Örnek: Hizalı kesit
Komut aşağıdaki objeleri oluşturur:
| Obje |
Tanım |
| 1 |
Kesit Çizgisi |
| 2 |
Kesit görünümü etiketi |
| 3 |
Kesit görünümü tanımlayıcısı |
| 4 |
Yön oku |
