| Eksen konumu |
Helis konumunu tanımlar. Eksen taban merkez noktası ve bitiş noktasını belirtin. |
| Taban yarıçapı veya Taban çapı |
Taban yarıçapını veya çapını belirterek helis tabanını (üstten bakıldığında helisin oluşturduğu daire) tanımlar. |
| Üst yarıçap veya Üst çap |
Üst yarıçap veya çap ile helis üst dairesini tanımlar. Taban ve üst yarıçapı veya çapı sıfır olmamalıdır. - Bir silindirik helis oluşturmak için taban yarıçapı (veya çap) ve üst yarıçap (veya çap) için aynı değerleri belirleyin.
- Bir konik helis oluşturmak için taban yarıçapı (veya çap) ve üst yarıçap (veya çap) için farklı değerler belirleyin.
|
| Yükseklik |
Z ekseninde helis yönünü ve yüksekliğini tanımlar. - Pozitif Değer. Z ekseninin pozitif yönüne doğru helis (spiral) oluşturur.
- 0 (sıfır). Bir 2B spiral oluşturur.
- Negatif Değer. Z ekseninin negatif yönüne doğru helis (spiral) oluşturur.
|
| Dönüş Sayısı |
Helis için dönüş sayısını belirtir. Yükseklik belirtildikten sonra komut, belirtilen dönüş sayısını eşit dağıtılmış bir şekilde çizer. |
| Hatve |
İki dönüş arasındaki helis ekseni boyunca ölçülen mesafeyi belirtir. Bir hatve belirtirseniz dönüş sayısı otomatik hesaplanır. Hatve yükseldikçe dönüş sayısı azalır. |
| Yön
|

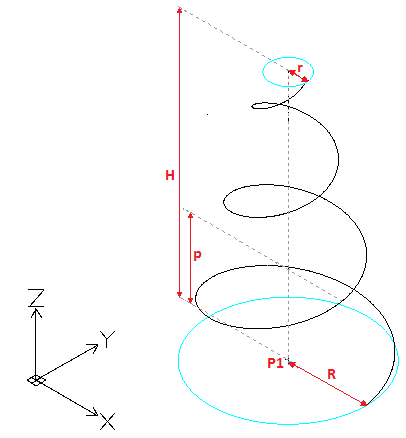

Helisin büküleceği yönü tanımlar: saat yönü (CW) veya saat yönünün tersi (CCW). - P1 - Eksen konumu
- R - Taban yarıçapı
- r - Üst yarıçap
- H - Yükseklik
- p - Hatve
Dönüş sayısı = 3
|
