2B Objelerin Ekstrüzyonu ile 3B Katılar ve 3B Yüzeyler Oluşturma

Extrude komutu, ÇokluÇizgiler, Daireler, Elipsler ve Bölgeler gibi kapalı 2B objelere ekstrüzyon uygulayarak ilkel katılar oluşturur.

3B katılar veya 3B yüzeyler oluşturmak için Extrude komutunu kullanın.

Objelere ekstrüzyon uygulamak için aşağıdaki yöntemlerden birini kullanın:

  • Ekstrüzyon uygulanacak yolu belirleyin

    Ekstrüzyon uygulanacak obje ve ekstrüzyon şeklini tanımlayan bir yol belirleyin. Obje, 3B katılar veya 3B yüzeyler oluşturmak için yolu izler.

    Ekstrüzyon, obje düzleminden başlar ve yola bağlı yönünü muhafaza eder.

  • Sivrilik açısını belirtin.

    Ekstrüzyon uygulanacak objeyi ve sivrilik açısını belirtin. Sivrilik açısı -90 ile +90 derece arasındadır. Sivrilik açısı işareti, sivriliğin yönünü belirler. 0 derecelik bir sivrilik açısı, 2B düzleme dik açılı bir 2B objeye ekstrüzyon uygular.

Bir ekstrüzyon oluşturmak için:

  1. Katılar > Çiz > Ekstrüzyon'a tıklayın (veya Extrude yazın).
  2. Oluşturulacak model tipini belirleyin.
    • Yüzey. Seçilen objelerden yüzeyler oluşturur.
    • Katı. Seçilen objelerden 3B katılar oluşturur.
  3. Ekstrüzyon uygulanacak objeleri belirleyin.
  4. Ekstrüzyon için bir yükseklik belirleyin. Tüm objeler aynı yüksekliği kullanır.

    Yazılım, objeye ekstrüzyon uygular ve 3B katı oluşturur.

Bir objeye yol boyunca ekstrüzyon uygulamak için:

  1. Katılar > Çiz > Ekstrüzyon'a tıklayın (veya Extrude yazın).
  2. Oluşturulacak model tipini belirleyin.
    • Yüzey. Seçilen objelerden yüzeyler oluşturur.
    • Katı. Seçilen objelerden 3B katılar oluşturur.
  3. Grafik alanında, ekstrüzyon uygulanacak objeleri seçin ve Enter tuşuna basın.
  4. Yol seçeneğini belirleyin.
  5. Ekstrüzyon yolu için bir obje belirleyin.

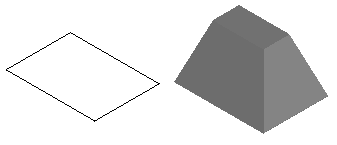

Bir objeye, sivrilik açısıyla ekstrüzyon uygulamak için:

  1. Katılar > Çiz > Ekstrüzyon'a tıklayın (veya Extrude yazın).
  2. Oluşturulacak objelerin tipini belirleyin.
    • Yüzey. Seçilen objelerden yüzeyler oluşturur.
    • Katı. Seçilen objelerden 3B katılar oluşturur.
  3. Ekstrüzyon uygulanacak objeleri belirleyin ve Enter tuşuna basın.
  4. Sivrilik açısı seçeneğini belirleyin.
  5. Sivrilik açısını belirleyin ve Enter tuşuna basın.
  6. Ekstrüzyon yüksekliğini belirleyin.

Erişim

Komut: Extrude

Menü: Katılar > Çiz > Ekstrüzyon
