3B Katıların Kenarlarına Radyus Uygulama

3B katı objelerin kenarlarını yuvarlatmak için FilletEdges komutunu kullanın. Belirtilen kenarlara veya belirtilen yüzlerin tüm kenarlarına radyus uygulayabilir ve radyus yarıçapını belirtebilirsiniz.

Belirtilen kenarlara radyus uygulamak için aşağıdaki yöntemlerden birini kullanın:

  • Kenarları tek tek belirleyin
  • Radyus uygulanmış mevcut bir kenara teğet olan bir kenar belirleyin

Bir veya çok sayıda yüzün tüm kenarlarına radyus uygulamak için aşağıdaki yöntemlerden birini kullanın:

  • Yüz sınırı içinde bir nokta belirleyin
  • Tüm kenarlara radyus uygulanacak yüzün bir kenarını belirleyin. Herhangi bir kenar için bitişik yüzlere ait bir kenar belirleyebilirsiniz.

3B katıların kenarlarına radyus uygulamak için:

  1. Katılar > Katı Düzenleme > Radyus kenarlar'a tıklayın (veya FilletEdges yazın).
  2. Yarıçap seçeneğini belirleyin.
  3. Radyus yayının yarı çapını belirleyin.
  4. 3B katıların kenarlarını belirleyin ve Enter tuşuna basın.

    Yazılım, belirtilen yarı çapa göre kenarlara radyus uygular.

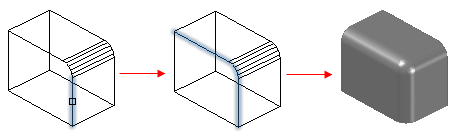

3B katının birden çok kenarına Zincir seçeneğiyle radyus uygulamak için:

  1. Katılar > Katı Düzenleme > Radyus kenarlar'a tıklayın (veya FilletEdges yazın).
  2. Yarıçap seçeneğini belirleyin.
  3. Radyus yayının yarı çapını belirleyin.
  4. Zincir seçeneğini belirleyin.
  5. 3B bir katıdaki mevcut radyusa teğet olan bir kenar belirleyin.

    Yazılım, radyusa teğet olan tüm kenarları vurgular.

  6. Enter tuşuna basın.

    Yazılım, belirtilen yarı çapa göre vurgulanan tüm kenarlara radyus uygular.

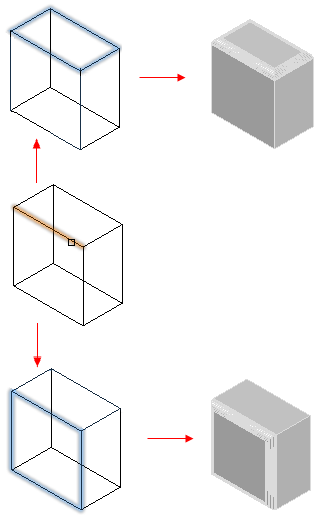

Döngü seçeneğini kullanarak bir yüzdeki tüm kenarlara radyus uygulamak için:

  1. Katılar > Katı Düzenleme > Radyus kenarlar'a tıklayın (veya FilletEdges yazın).
  2. Yarıçap seçeneğini belirleyin.
  3. Radyus yayının yarı çapını belirleyin.
  4. Döngü seçeneğini belirleyin.
  5. Döngü kenarını belirleyin.

    Yazılım, kenara bitişik olan bir yüzü vurgular.

  6. Geçerli yüz seçimini onaylamak için Kabul Et öğesini seçin veya Sonraki yüzü belirleyin.

    Yazılım, belirtilen yarı çapa göre yüzün kenarlarına radyus uygular.

Yüz seçeneğini kullanarak belirtilen yüzlerin tüm kenarlarına radyus uygulamak için:

  1. Katılar > Katı Düzenleme > Radyus kenarlar'a tıklayın (veya FilletEdges yazın).
  2. Yarıçap seçeneğini belirleyin.
  3. Radyus yayının yarı çapını belirleyin.
  4. Yüz seçeneğini belirleyin.
  5. Kenarlarına radyus uygulamak istediğiniz yüzleri belirtin.

    Yazılım, belirtilen yarıçapa göre belirlenen yüzlerin tüm kenarlarına radyus uygular.

Erişim

Komut: FilletEdges

Menü: Katılar > Katı Düzenleme > Radyus Kenarlar
