Etkinlikleri Kullanma

Etkinlikler, elemanlarla ilişkilidir ve teknik resimdeki ÖzelBlok referansını değiştirdiğinizde ÖzelBlok tanımı objelerinin nasıl değişeceğini tanımlar.

ÖzelBlok tanımına bir etkinlik eklerken aşağıdakileri belirtmeniz gerekir:

  • Etkinliği uygulamak istediğiniz eleman

    Not: Etkinlikleri yalnızca elemanlara uygulayabilirsiniz. ÖzelBlok objelerine etkinlik uygulayamazsınız. İlişkili etkinliğe sahip olmayan elemanlar simgesiyle gösterilir.

  • Belirtilen elemandaki ana nokta

    Ana nokta, Blok referansını değiştirmenize olanak tanır.

  • Seçim kümesi

    Seçim kümesi, etkinlik Blok referansında meydana geldiğinde hareket edecek veya değişecek objeleri içerir.

Etkinliklerin kendi simgelerinin yanında bu yıldırım simgesi de gösterilir: .

Bir elemana birden çok etkinlik uygulayabilirsiniz. Yazılım, tüm etkinlikleri bir Etkinlik araç çubuğunda gruplandırır.

İmleç, bir etkinlik simgesinin üzerine getirildiğinde aşağıdakiler vurgulanır:

  • İlgili eleman
  • Etkinliği gerçekleştirmenize olanak tanıyan eleman tutma noktası
  • Esnetme çerçevesi (Yalnızca esnetme etkinliklerinde). Blok referansında tutma noktasını taşımak yalnızca esnetme çerçevesindeki objeleri etkiler.

Ek olarak etkinlik simgesine tıklandığında seçim kümesi görüntülenir.

Not: Etkinlik simgesi, Blok referansında görünmez.

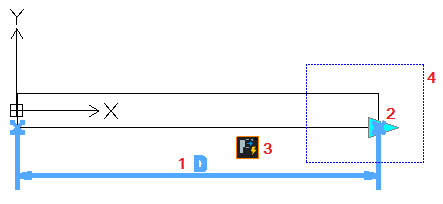

Örnek:

Bir Esnetme etkinliğinin üzerine gelindiğinde aşağıdakiler vurgulanır:

  1. Doğrusal eleman
  2. Etkinliği gerçekleştirmenize olanak tanıyan eleman tutma noktası
  3. Etkinlik simgesi (bu örnekte Çizim)
  4. Esnetme çerçevesi

Yazılım; etkinlikleri, bunları kullanabilecek elemanlara göre gruplandırır.

Blok Düzenleyicisi etkinlikleri ve ilişkili elemanları:

Etkinlik Dönüşüm Mevcut elemanlar
Taşı Çeviriyi uygular Nokta, Doğrusal, Polar, XY
Ölçek Ölçeği uygular Doğrusal, Polar, XY
Esnet Belirtilen alandaki esnetme noktalarını kullanarak objeleri esnetir Nokta, Doğrusal, Polar, XY
Polar Esnetme Esnetmeyi ve dönüşü uygular Polar
Döndür Dönüşü uygular Döndürme
Aynala Aynalanan dönüşümü uygular Aynala
Pattern Belirtilen ötelemeyle eleman yönlerinin karşısında objeler oluşturur. Çoğaltma, bir XY elemanı için X ve Y yönlerini kullanır. Doğrusal, Polar, XY
Tablo Değer kümesini diğer elemanlara uygular Tablo
