Gerilim Sıcak Noktası PropertyManager'ı

Gerilim Sıcak Noktası tanılama aracı, modelin bitişik elemanlar arasında gerilim gradyanının düzensiz olduğu bölgelerini tespit eder. Bazı durumlarda bu düzensiz yüksek gerilim gradyanları gerilim tekillikleriyle ilişkilendirilebilir.

Gerilim Sıcak Noktası işlevi, yalnızca katı ve kabuk mesh elemanları kullanan doğrusal statik etütlerle birlikte kullanılabilir.

Gerilim sıcak noktası tanılama aracı, modelin bitişik elemanlar arasında gerilim gradyanının düzensiz olduğu bölgelerini tespit eder. Düzensiz gerilim gradyanına, gerilim tekillikleri neden olabilir.

Gerilim Sıcak Noktası tanılama aracı ana kenarların etrafında düzensiz gerilim gradyanları tespit ettiğinde, meshi yerel olarak iyileştirmenizi ve bir gerilim tekilliği algılama işlemi yürütmenizi ister.

Gerilim tekilliği konsepti sayısal analizde bulunur ve tekil noktada sınırsız gerilim olmadığından fiziksel bir anlamı yoktur
Gerilim sıcak noktası tanılama aracı, şu durumlarda düzensiz gerilim gradyanlarını tespit eder:
  • Yakın keskin geometrik kenarlar ve katı ve kabuk gövdelerindeki köşeler.

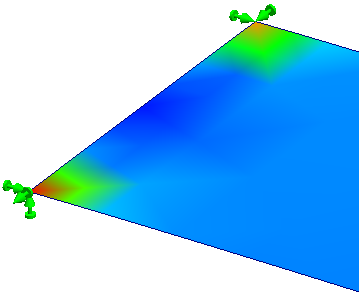

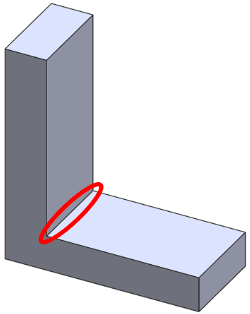

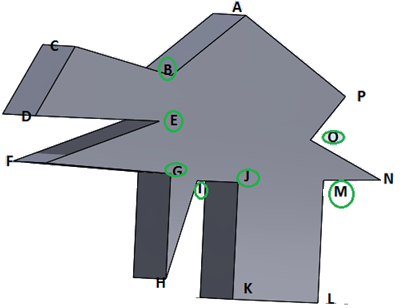

    (a) Hiçbir yuvarlamanın uygulanmadığı keskin kenarlarda tespit edilen gerilim tekillikleri. 0º - 360º aralığındaki ortak keskin kenarlarda bulunan geometrik düzlemler arasındaki açı. (b) Gerilim sıcak noktası tanılama aracı, köşelerdeki (iç ve dış) gerilim tekilliklerini tespit edebilir. Bu köşeler, 0º - 360º aralığındaki açılarda bulunur.

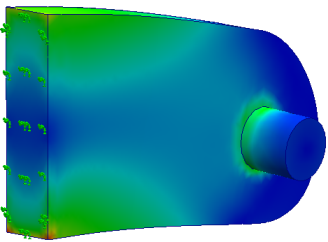

  • Uygulanan sınır koşullarının gövdenin yükleme ortamında serbest şekilde genişlemesini (veya temas etmesini) kısıtladığı bölgelerde. Gerçek dünya koşullarında "sonsuz katı" desteklerinin veya fikstürlerinin olmadığını unutmayın.

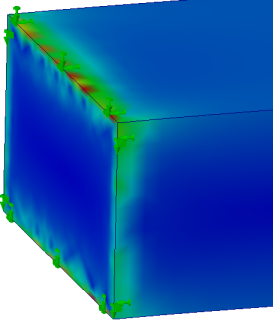

  • Sınır koşullarının ani geçişlerinin gerçekleştiği (çok sertten esneğe doğru) veya yükler/fikstürlerin uygulandığı katıların geometrik kenarlarında.

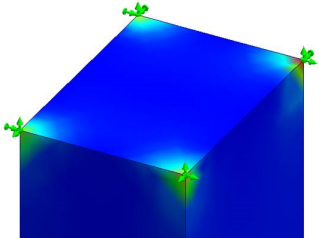

  • Nokta yüklerinin ve nokta fikstürlerinin uygulandığı (katılar veya kabuklarda) tepe noktaları çevresinde.
Birbirine temas eden alanlarda gerilim sıcak noktaları tespit edilmez.

Gerilim Sıcak Noktası tanılamasını açmak için:

  • Sonuçlar klasörüne sağ tıklayın ve Gerilim Sıcak Noktası Tanılamaları'na tıklayın.
  Hassasiyet Faktörü Her gövde için maksimum eş gerinime göreli olarak eş gerinim büyüklüğüne göre gerilim sıcak noktası tanılamasına katılan elemanları filtreler.

Daha yüksek hassasiyet faktörü, yüksek gerinimli daha fazla eleman içerir ve birden çok gövdede birden çok gerilim sıcak noktası alanı tespit edebilir (daha uzun hesaplama süresi gerekir).

Örneğin, araç %60 değerinde hassasiyet faktörüne karşılık olarak her gövde için en yüksek eş gerinim değeri içindeki elemanların en üstteki %60'ını dahil eder.

  Düğüm Değerleri Gerilim sıcak noktalarını, seçildiklerinde düğüm veya eleman Von Mises gerilimlerinin kontur grafikleri üzerinde görüntüleyebilirsiniz. Eleman grafikleri her elaman için bir gerilim değeri görüntüler. Düğüm grafikleri her düğüm için bir gerilim değeri görüntüler.
  Gerilim Sıcak Noktası Tanılamasını Çalıştır Gerilim sıcak noktası tanılama aracını çalıştırır. Gerilim sıcak noktaları tespit edilirse sonraki adımda sıcak nokta alanları gri olarak renklendirilmiş bir von Mises kontur grafiği görüntüleyebilirsiniz.
Grafik Seçenekleri > Maksimum değerin üzerindeki değerler için renk belirle seçeneğini kullanarak gerilim sıcak noktalarını işlemek için varsayılan gri renk dışında bir renk seçebilirsiniz. Bir Gerilim Sıcak Noktası grafiğinin göstergesinde gösterilen maksimum eşik gerilim değerini değiştiremezsiniz. Maksimum eşik gerilim değerinden yüksek gerilim değerlerine sahip model bölgeleri gri renkte vurgulanır ve çözümleyici tarafından gerilim sıcak noktaları olarak işaretlenir.
  Gerilim Sıcak Noktalarını Göster/Gizle Von Mises kontur grafiği üzerinde gerilim sıcak noktalarının görünürlüğünü açıp kapatır.
  Gerilim Tekilliğini Göster/Gizle Gerilim Tekilliği Tanılamasını çalıştırdığınızda, Von Mises kontur grafiğindeki gerilim tekilliklerini gösterir ve gizler.
  Gerilim Sıcak Noktalarını İzole Et Yalnızca gerilim sıcak nokta alanlarındaki elemanları işler. Modelin geri kalanı, şeffaf modunda gösterilir.

Grafik göstergesinde analiz için düşünülen hassasiyet faktörünü, gerilim sıcak noktası olarak işaretlenen eleman sayısını ve gerilim sıcak noktası olarak işaretlenen elemanların yüzdesini görüntüleyebilirsiniz.

  Gerilim Tekilliğini İzole Et Gerilim Tekilliği Tanılamasını çalıştırdığınızda, yalnızca gerilim tekilliklerine neden olan ana kenarlardaki elemanları işler.

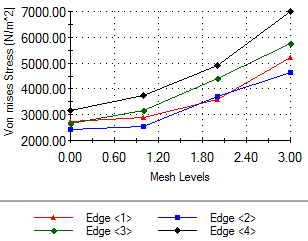

  Yakınsama Grafiği Çiz Gerilim Tekilliği Tanılamasını çalıştırdığınızda kullanılabilir. Birbirini izleyen mesh iyileştirmeleriyle ana kenarlarda gözlemlenen maksimum von Mises gerilimlerinin grafiğini çizer. Gerilim tekilliklerine yönelik ıraksak Von Mises gerilim değerleri noktaları. Örneğin grafik, dört ana kenar için üç mesh iyileştirme seviyesinde ıraksak von Mises gerilimlerini gösterir. Bu kenarlar, yerel gerilim tekilliklerinin nedenidir.

Gerilim tekilliklerinin oluşumundan kaçınmak için keskin kenarları radyuslarla yuvarlayabilirsiniz.

Gerilim Tekilliklerini Tespit Et (Daha Yavaş)

Gerilim Sıcaklık Nokta tanılama aracı, modelin düzensiz yüksek gerilim gradyanları bulunan bölgelerini algıladığında, bu keskin kenarların gerilim tekilliklerine neden olup olmadığını kontrol etmek için sıcak nokta bölgelerindeki seçili geometrik kenarlara yerel mesh iyileştirmeleri uygulayabilirsiniz.

  Mesh iyileştirme seviyesi

Mesh iyileştirme seviyesini şu değerlere ayarlar: iki veya üç.
  Seviyeler arasında eleman boyutunu azaltma faktörü Mesh iyileştirme seviyelerindeki mesh azaltma faktörünü ayarlar. Mesh İyileştirme Ayrıntıları tablosundaki her bir mesh iyileştirme seviyesi için hesaplanan mesh boyutunu inceleyin. Ayrıca her bir mesh iyileştirme seviyesi için mesh boyutu değeri girebilirsiniz. Seçili geometrik obje için Dahil Et seçeneğinin altındaki onay kutusunun işaretini kaldırın ve mesh iyileştirme seviyelerinde istediğiniz eleman boyutunu girin.
  Eleman boyutu büyüme oranı Birbirini izleyen mesh katmanları arasındaki eleman boyutu büyüme oranını ayarlar. Bir kenarın meshlenmesinde kullanılan mesh elemanı boyutunun e değeri, r değerinin ise eleman boyutu büyüme oranı olduğu varsayılırsa kenardan ışıma yapan katmanlardaki ortalama eleman boyutu şu şekilde olur: e, e*r, e*r2, e*r3, ...., e*rn.
  Mesh İyileştirme Ayrıntıları Gerilim Tekilliği Tanılaması çalıştırılırken yerel gerilim tekilliklerini tespit etmek için yerel mesh iyileştirmenin uygulandığı kenarları görüntüler. Modelde vurgulamak için bir kenar seçin.

İyileştirme seviyelerindeki birbirini izleyen mesh boyutları ve geçerli mesh boyutu listelenir. Yalnızca katı gövdelerin keskin açılarında bulunan kenarlar, Gerilim Tekilliği Tanılaması için düşünülebilir.
  Etüdü orijinal mesh ayarlarına geri yükle Gerilim tekilliği algılamasını çalıştırdığınızda program orijinal mesh elemanı boyutunu geçerli mesh değeri olarak korur.
  Nihai düzeyde ayarlarla mevcut meshin ve sonuçların üzerine yaz

Gerilim tekilliği algılamasını çalıştırdığınızda, en son iyileştirme seviyesinden gelen mesh boyutu geçerli mesh boyutu olur. Gerilim Tekilliği Tanılamasından gelen grafikler, nihai mesh seviyesi ayarlarına dayanır.

Son iyileştirme seviyesi, Mesh altındaki etüt ağacında yer alan bir mesh kontrol tanımına kaydedilir.

  Gerilim Tekilliği Tanılamasını Çalıştır Bir Gerilim Sıcak Noktası Tanılamasının ardından bir Gerilim Tekilliği Tanılaması çalıştırabilirsiniz. Program, gerilim sıcak noktaların tespit edildiği modelinizin geometrik kenarlarını tespit eder ve gerilim tekilliklerini tanımlamak için birbirini izleyen yerel mesh iyileştirmeleri uygular. Yeni mesh iyileştirme seviyeleri belirleyip ana kenarlardaki yerel meshi daha da iyileştirerek yeniden Gerilim Tekilliği Tanılamasını çalıştırabilirsiniz.

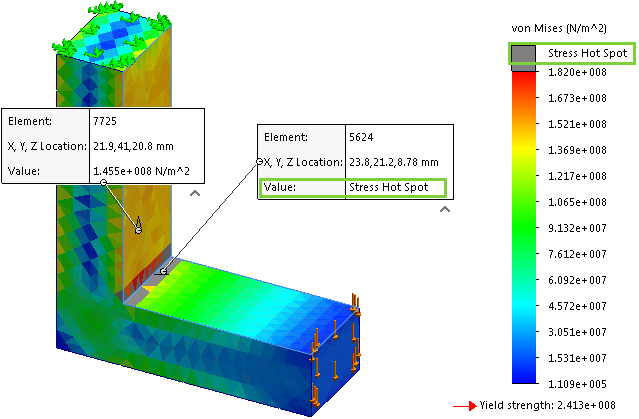

Gerilim sıcak nokta grafiği. Gerilim sıcak noktaları olarak tanımlanan bölgelerdeki elemanlar gri renktedir. Elemanlar üzerindeki incelenen detaylandırmalar Değer için Gerilim Sıcak Noktası dizesini görüntüler.

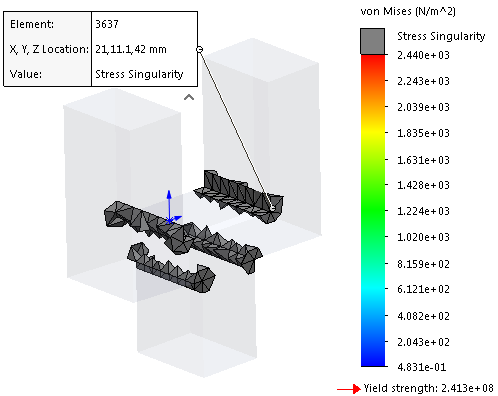

Gerilim Tekilliğini İzole Et grafiği. Elemanlar üzerindeki incelenen detaylandırmalar Değer için Gerilim Tekilliği dizesini görüntüler
