Tesisat Montajları için Malzeme Listesi

Bir tesisat montajı için ML (Malzeme Listesi) oluşturduğunuzda, borunun her benzersiz kesme uzunluğunun ayrı bir öğe olarak listelenmesini sağlayan bir şablon seçebilirsiniz. Şablon ayrıca parça numaralarını konfigürasyona özgü bir özelliğe göre atayabilir.

Aksi halde bir ML eklemek veya düzenlemek, aynı diğer montaj teknik resimlerinde olduğu gibidir.

Malzeme Listesini bir tesisat montajına ya da tesisat montajı için seçilen bir teknik resim görünümüne ekleyebilirsiniz.

Tablo tabanlı Malzeme Listesini veya Excel tabanlı Malzeme Listesini bir teknik resme ekleyebilirsiniz; ancak ikisini aynı anda ekleyemezsiniz.

ML'yi montaj veya teknik resim görünümüyle eklemeden önce Tesisat Montajı ML'si için şablon oluşturun.

Tablo Bazlı Malzeme Listesi Oluşturma

Bir tesisat montajı veya seçili teknik resim görünümü için tablo bazlı malzeme listesi oluşturmak için:

  1. Ekle > Tablolar > Malzeme Listesi seçeneğine tıklayın.
  2. Malzeme Listesi PropertyManager'ında Tablo Şablonu altında bir şablon seçin (örneğin, bom-standard.sldbomtbt).
    Malzeme Listesindeki makaraları ayrı objeler olarak görüntüleyebilirsiniz. Malzeme Listesi PropertyManager'ında Tesisat Bileşen Gruplaması > Makara bileşenlerini grupla öğesine tıklayın.
  3. Diğer seçenekleri belirleyin ve PM_OK.gif simgesine tıklayın.
  4. Tabloyu yerleştirmek için grafik alanına tıklayın.

Sütun Ekleme

Malzeme listesine bir sütun eklemek için:

  1. ML tablosunda bir sütuna sağ tıklayın ve Ekle > Sütun Sol veya Sütun Sağ'a tıklayın.
  2. Sütun Tipi için bir sütun tipi seçin.
  3. Listeden bir özellik seçin, örneğin Tesisat Özelliği altında Tesisat Özelliği.
  4. PM_OK.gif öğesine tıklayın.
Sütun seçili özelliğin değerleri ile dolar.

Excel Tabanlı ML Oluşturma

Seçili bir tesisat montajı teknik resim görüntüsü için Excel tabanlı bir ML oluşturmak için:

  1. Excel Tabanlı Malzeme Listesi seçeneğine (Tablo araç çubuğu) veya Ekle > Tablolar > Excel Tabanlı Malzeme Listesi seçeneğine tıklayın.
  2. Malzeme Listesi Şablonu Seç iletişim kutusunda <install_dir>\lang\<language> yoluna gözatın ve Piping BOM Template.xls dosyasını seçin.
  3. Malzeme Listesi Özellikleri iletişim kutusunda seçenekleri belirleyin, ardından Tamam seçeneğine tıklayın.

Boru Montajları için Özel Sütunlar

Malzeme Listesi boru montajları için özel sütunlar içerir:
  • PARÇA NO sütunu konfigürasyona özel SWmlparçano özelliğini gösterir (bu özellik örnek tesisat parçalarının tasarım tablolarında mevcuttur).
  • Bir bağlantı elemanının her bir konfigürasyonu farklı bir parça numarasına sahiptir.
  • Aynı hammadde stokundan kesilen tüm tesisat kesitleri aynı parça numarasına sahiptir.
  • SWBoruUzunluğu özelliği kullanılarak her bir benzersiz boru kesme uzunluğu ayrı bir öğe olarak listelenir ve uzunluk KESME UZUNLUĞU sütununda gösterilir.

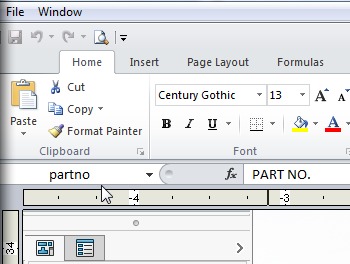

Şablonu Excel'de düzenlerseniz, varsayılan sütunlardan hiçbirinin Ad kutusu içindeki metni düzenlemeyin.


Boru Malzeme Listesi Şablonu'nda özel sütunlar oluşturabilirsiniz. Örneğin SWDirsekAçısı (bir dirsek bileşeninin açısı) için bir sütun oluşturabilirsiniz.

Daha fazla bilgi için Malzeme Listesi - Özel Özellikler'e bakın.

Şablonda gizli sütunlar da vardır; gizli sütunları göstermeyin, düzenlemeyin ve silmeyin.
