DimXpert Görünüm Seçenekleri

Bu seçenekler bazı varsayılan ölçülendirme stillerini ve yineleyen ölçülendirmelerin ve örnek sayılarının nasıl yönetileceğini tanımlar.

Yuva ölçülendirmeleri

Bu seçenekler, yuvalara uygulanan uzunluk ve genişlik ölçülendirmelerinin bir bilgi olarak birleştirileceğini mi yoksa ayrı olarak yerleştirileceğini mi tanımlar.

complex

Ayır

Gtol doğrusal ölçülendirme eki

Bu seçenekler, geometrik tolerans unsuru kontrol çerçevelerinin boyut limitleriyle mi birleştirileceğini yoksa ayrı olarak mı yerleştirileceğini tanımlar.

complex

ANSI örneği

Ayır

ISO örneği

Ölçümlendirme Uzatma Çizgileri

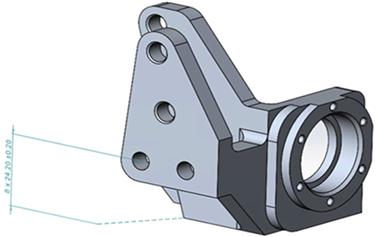

Ölçümlendirmeleri modele bağlamak için ölçümlendirme uzatma çizgilerini kullanabilirsiniz.

Delik bilgileri

Bu seçenekler delik bilgilerinin birleşik olarak mı yoksa ayrı ölçülendirmeler olarak mı görüntüleneceğini tanımlar.

complex

ANSI örneği

Ayır

ISO örneği

Datum gtol eki

Yüzey

Unsur kontrol çerçevesine iliştirilmiş

ANSI örneği


Yüzey ve ölçülendirmeye iliştirilmiş



ISO örneği

Doğrusal ölçülendirme



Unsur kontrol çerçevesine iliştirilmiş


Yüzey ve ölçülendirmeye iliştirilmiş

Gereksiz ölçülendirme ve toleranslar

Bu seçenekler, Otomatik Ölçümlendirme Düzeni aracını kullanırken gereksiz ölçümlendirme ve toleransların nasıl görüntüleneceğini tanımlar. Ayrıca, yineleyen çiftleri manüel olarak da birleştirip koparabilirsiniz.


Gereksiz ölçülendirmeler


Birleştirilmiş ölçülendirmeler
Basit ölçümlendirmelerde ilgili seçenekler, Otomatik Ölçümlendirme Düzeni , Geometrik Tolerans ve Basit ölçümlendirmeleri yeniden oluştur komutlarıyla oluşturulan ölçümlendirmeler için geçerlidir.
Çiftleri temizle Ölçülendirmelerin tek tek mi belirtileceğini yoksa grup olarak mı birleştirileceğini belirler. Aşağıdaki objeleri otomatik olarak birleştirmek için bu seçeneği seçin:
  • Konum ölçülendirmeleri
  • Artı/Eksi boyut ölçülendirmeleri
  • Geometrik toleranslı boyut ölçülendirmeleri
  • Geometrik toleranslar
Çiftleri temizle seçeneği işaretlendi. 10 basit ve 20 konum ölçülendirmesi, ölçülendirme grupları olarak birleştirilir.
Çiftleri temizle seçeneğinin işareti kaldırıldı. 10 basit ve 20 konum ölçülendirmesinde bireysel ölçülendirmeler kullanılır.
Örnek sayısını göster Örnek sayılarının gruplanmış ölçülendirmelerle görüntülenip görüntülenmeyeceğini tanımlar.
Bu seçeneği etkinleştirebilmek için Çiftleri temizle öğesini işaretlemeniz gerekir.
Örnek sayısını göster seçeneği işaretli. 10 ve 20 ölçülendirmeye örnek sayısı uygulanır.


Örnek sayısını göster seçeneğinin işareti kaldırıldı. Örnek sayısı yok sayılır.
