FeatureManager Tasarım Ağacı Kuralları

SOLIDWORKS penceresinin sol tarafındaki FeatureManager tasarım ağacı etkin parça, montaj veya teknik resmin bir taslak görünümünü sunar.

FeatureManager tasarım ağacı aşağıdaki kuralları kullanır:

Öğenin simgesinden önce görüntüler ve öğenin ilişkili öğeler içerdiğini gösterir. Öğeyi genişletmek için öğesine tıklayın.
Tüm genişletilmiş öğeleri aynı anda daraltmak için Shift+C'ye tıklayın veya ağacın üst kısmındaki belge adına sağ tıklayıp Öğeleri Daralt seçeneğini belirleyin.
Bir değişiklik, modelin yeniden oluşturulmasını gerektiriyorsa unsurlar, parçalar ve montajlardan önce görüntülenir.
Parçalar dondurma çubuğuyla dondurulduysa parça adından sonra görüntülenir.
Teknik resim görünümü güncellenirken görüntülenir.

Çizimler

Çizimlerin önünde şunlar gelir:

(+) Aşırı tanımlı
(–) Eksik tanımlı
(?) Çizim çözümlenemiyor
Önek yok Tam Tanımlı

Errors and Warnings

Hatalar ve uyarılar; parça, unsur ve çizim simgelerinden önce görüntülenir. Sorun Ne? iletişim kutusunda ve araç ipuçlarında hatalar ve uyarılar açıklanır.

Modelde hata
Unsurda hata
Düğümün altında uyarı
Unsurda uyarı

Klasörler İçin Sorun Göstergesi

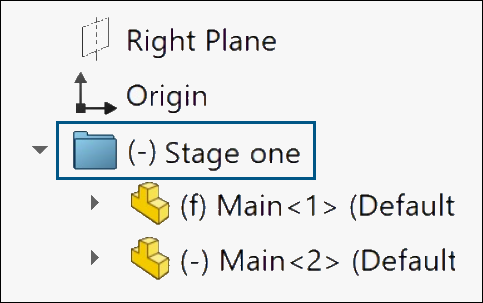

Klasörün bazı sorunlar içeren bileşenleri olup olmadığını belirtmek için klasör adının yanında bir önek (-) belirir.

Parçalarda önek, bazı unsurların eksik tanımlı çizimlere veya eksik referanslara sahip olduğunu gösterir. Montajlarda önek, bazı bileşenlerin eksik sınırlandırıldığını gösterir.

Önek, alt klasörler bu sorunları içeren unsurlar veya bileşenler içeriyorsa da görünür.

Montaj

Bir montajda, bileşenin her örneğini, her kullanımda artan açılı ayraç içinde <n> bir sayı takip eder.

Montaj bileşenlerinin konumları şunlarla gösterilir:

(+) Aşırı tanımlı
(–) Eksik tanımlı
(?) Çözümlenmedi
(f) Sabitlendi (yerinde kilitli)

Montaj ilişkilerinin önünde şunlar bulunur:

(+) Montajdaki bileşenlerin konumunu aşırı tanımlamayla ilişkili
(?) Çözümlenmedi

Önekler, klasör aşırı tanımlı bileşenler, eksik tanımlı bileşenler ve yalnızca sabitlenmiş bileşenler içerdiğinde bir klasör adında gösterilir.

(+) En az bir aşırı tanımlı bileşen içerir.
(–) En az bir eksik tanımlı bileşen içerir.
(f) Yalnızca sabitlenmiş bileşenleri içerir.

Bir klasör sabit olmayan bir bileşen içeriyorsa sabit önek klasör adında gösterilmez.

Dış Referanslar

Dış referansların durumu için parçanın veya unsurun adının ardından aşağıdaki semboller görüntülenir:

–> Dış referans
-> * Kilitli dış referans
-> x Bozuk dış referans
X simgesini gizlemek için Araçlar > Seçenekler > Sistem Seçenekleri > Dış Referanslar öğesine tıklayın ve bozuk dış referanslar için unsur ağacında Göster: "x" seçeneğinin işaretini kaldırın.
-> ? Bağlam dışı dış referans
{->} Unsur, dış referanslara sahip bir çizim içeriyor
->{->} Unsurun bir dış referans ve dış referansı olan bir çizim içeriyor
{-> *x?} Unsur birden çok durumda dış referanslara sahip çizimler içeriyor

Dış referans sembollerinin örnekleri:

Dış referanslı bir çizim içeren unsur. Dış referansı olan ve dış referansı olan bir çizim içeren unsur. Birden çok durumda dış referanslara sahip çizimler içeren unsur.
