Çeşitli tiplerde özelleştirilmiş delikler oluşturmak için Delik Sihirbazını kullanabilirsiniz.
Delik Sihirbazı Unsurlarını Oluşturma ve Silme
Delik sihirbazı delikleri oluşturmak için, bir parça oluşturup bir yüzey seçin, Delik Sihirbazı
öğesine (Unsurlar araç çubuğu) veya öğesine tıklayın, PropertyManager seçeneklerini ayarlayın ve
öğesine tıklayın.
Delik Sihirbazı unsurları iki çizim içerir. İlk çizim delik konumu çizimi, ikinci çizimse delik profili çizimidir.
Bir Delik Sihirbazı unsurunu sildiğinizde, delik konumu çizimini koruyabilirsiniz.

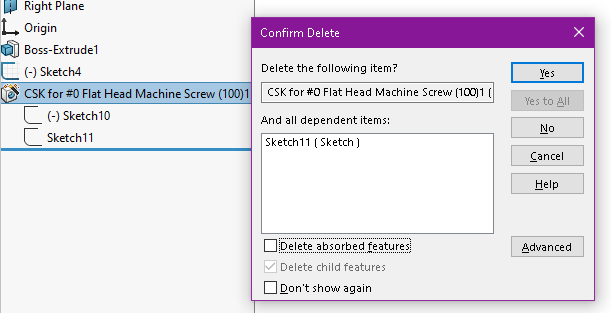

Silmeyi Onayla iletişim kutusunda, yalnızca delik profili çizimini silmek ve delik konumu çizimini korumak için
Emilmiş unsurları sil seçeneğinin işaretini kaldırın.
Delik konumu çizimini silmek için Emilmiş unsurları sil öğesini seçin.
Delik Sihirbazı kullanıcı arayüzü aşağıdaki özellikleri içerir:
Dinamik Güncelleme
Seçtiğiniz delik tipi özellikleri, kullanılabilir seçimleri ve grafik önizlemeleri belirler. Bir delik tipi seçtikten sonra, uygun bağlantı elemanını belirlersiniz. Bağlantı elemanı, ilgili parametreleri dinamik olarak günceller. Delik tipi parametrelerini ayarlamak ve delikleri bulmak için PropertyManager'ı kullanın. Son koşuluna ve derinliğe bağlı dinamik grafik önizlemenin yanı sıra, PropertyManager'daki grafikler, seçtiğiniz delik tipine uygulandığı için belirli ayrıntıları gösterir.
İşlevler
Delik Sihirbazı deliklerinin aşağıdaki tiplerini oluşturabilirsiniz:
- Düz Havşa
-
Konik Havşa
-
Delik
-
Düz Tapa
-
Sivrilen Tapa
-
Eski
- Yuvalar
Delik Sihirbazı ile bir delik oluşturduğunuzda, deliğin tipi ve boyutu FeatureManager tasarım ağacında belirir.
Yüz Seçimi
Unsurlar araç çubuğunda
Delik Sihirbazı
öğesine tıklamadan önce (seçim öncesi) veya tıkladıktan sonra (seçim sonrası) bir yüz seçebilirsiniz.
- Bir düzlemsel yüzü önceden seçerseniz, sonuçlanan çizim 2B çizim olur.
-
Düzlemsel bir yüzü sonra seçerseniz, önce 3B Çizim'i tıklamadığınız sürece sonuçlanan çizim 2B çizim olur.
-
Düzlemsel olmayan bir yüzü önce veya sonra seçerseniz, sonuçlanan çizim 3B çizim olur.
2B çizimin aksine, 3B çizimi bir çizgiyle sınırlandıramazsınız. Ancak, 3B çizimi bir yüzde sınırlandırabilirsiniz.
Çizim Seçimi
PropertyManager'da, Konumlar sekmesinde, Delik Konumları'nın altında Mevcut 2B Çizim'e tıklayıp mevcut bir 2B çizimi seçerek çizim geometrisinin tüm uç noktalarında, tepe noktalarında ve noktalarında delikleri otomatik olarak oluşturabilir ve konumlandırabilirsiniz. Çizgiler, dikdörtgenler, yuvalar ve spline'lar gibi çizim objelerini seçebilirsiniz.
Çizim Seçenekleri, örnekleri otomatik olarak oluşturmak için kullanılan geometriyi belirler.
- Delikleri yerleştirmek üzere çizim geometrisini kullanmak için Çizim geometrisinde örnekler oluştur'u seçin.
- Delikleri yerleştirmek üzere yardımcı geometriyi kullanmak için Yardımcı geometrisinde örnekler oluştur'u seçin.
Sık Kullanılan Adı
Her delik tipi için (Eski hariç) sık kullanılan özelliklerinin parametrelerini eklemek amacıyla delik tipleri oluşturabilir, kaydedebilir, güncelleyebilir veya silebilirsiniz. Bu, herhangi bir kayıtlı delik tipini SOLIDWORKS belgesine uygulamanıza olanak tanır.
