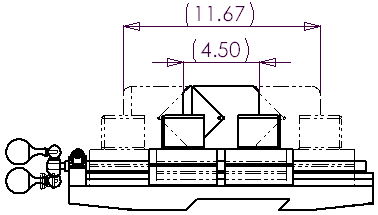

Montaj teknik resimlerinde bir montaj bileşeninin hareket aralığını, bileşeni farklı konumlarda göstererek belirtmek için Alternatif Konum Görünümlerini kullanabilirsiniz.
Bir veya daha çok Alternatif Konum Görünümünü orijinal görünümün üzerine bir hayalet yazı tipiyle bindirebilirsiniz.
- Birincil görünüm ve Alternatif Konum Görünümü arasında ölçümlendirme yapabilirsiniz.
- Alternatif Konum Görünümü, FeatureManager tasarım ağacına eklenir.
- Bir teknik resimde birden çok Alternatif Konum Görünümü oluşturabilirsiniz.
- Alternatif Konum Görünümü, kırpılmış görünümlerde ve bölgesel kesit görünümlerinde kullanılabilir ancak kopuk görünümler veya kesit görünümleri için kullanılamaz.
- Bir Alternatif Konum Görünümü oluşturduktan sonra, bunu montaj veya teknik resim seviyelerinde değiştirebilirsiniz.
