Bağlam Araç Çubukları

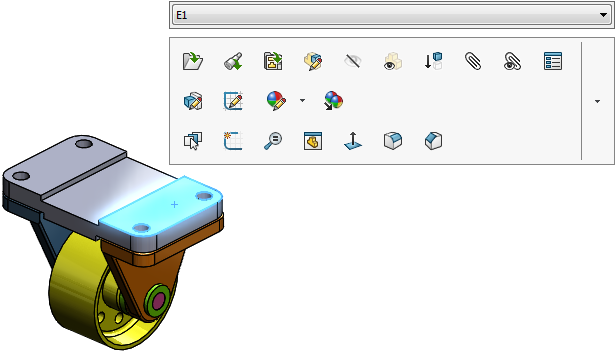

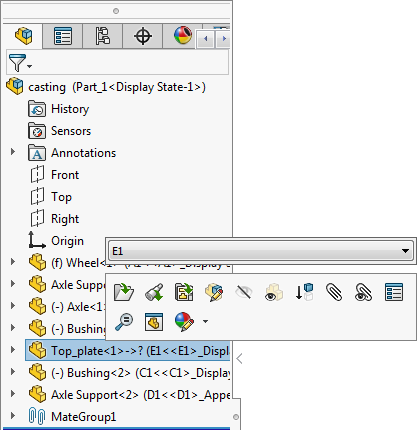

Grafik alanında veya FeatureManager tasarım ağacında öğe seçtiğinizde, bağlam araç çubukları görüntülenir ve o bağlamda sık uygulanan işlemlere erişim sağlar.

Bağlam araç çubuğundaki araçlar daha önce kısayol menülerinde bulunan öğelerin bir alt kümesidir.

Bağlam araç çubuğu görüntülenirken sağ tıklayıp o anda seçili olan öğeyle ilgili ek menü öğelerini görebilirsiniz.

Bağlam araç çubukları parçalar, montajlar ve çizimler için kullanılabilir. Teknik resimlerde, merkez çizgileri, çizimler, teknik resim görünümleri ve işaretlemeler için bağlam araç çubuklarına ve menülerine erişebilirsiniz.

Kısayol çubuklarındaki araçlara ve grafik alanındaki bağlam araç çubuklarına erişmek için klavyeyi kullanabilirsiniz.

Shift +F10 veya menü tuşu Kısayol menüsünü açar.
Ok tuşları Menüde ve araç çubuğu öğeleri arasında gezinir.
Grafik alanında bir bağlam araç çubuğu tek başına (kısayol menüsü olmadan) görüntülenirse bağlam araç çubuğu klavye ile gezinme özelliğini desteklemez.
Enter Seçili menü öğesini veya aracını çalıştırır.
Esc Kısayol menüsünü, bağlam araç çubuğunu veya aracın menüsünü kapatır.

Bağlam Araç Çubuğunu Görüntüleme

Varsayılan bağlam araç çubuğu görünürlüğü için seçenekleri ayarlamanın yanı sıra ilgili standart montaj ilişkileri ve konfigürasyonlar için bağlam araç çubuklarının görünürlüğünü de belirtebilirsiniz.

Bağlam araç çubuğunu görüntülemek için:

  1. Bir parça, montaj veya teknik resim belgesi açın.
  2. Araçlar > Özelleştir öğesine tıklayın veya pencere sınırları içinde bir yere sağ tıklayıp Özelleştir öğesini seçin.
  3. Araç çubukları sekmesinde Bağlam araç çubuğu altında şu seçenekleri belirleyin:
    Seçenek Tanımlama
    Seçince göster Grafik alanında veya FeatureManager tasarım ağacında bir unsur seçtiğinizde bağlam araç çubuklarını görüntüler.
    Hızlı konfigürasyonları göster Seçilen bileşenler veya alt montajların konfigürasyonlarına bağlam araç çubuğuyla erişim sağlar.
    Hızlı montaj ilişkilerini göster Bileşen seçimleriniz için uygun standart montaj ilişkilerinin hızlı spesifikasyonlarına yönelik bir bağlam araç çubuğu sağlar.
    Hızlı montaj ilişkilerinden sonra hizalamayı tersine çevirmeyi ve rotasyonu kilitlemeyi göster Hızlı Montaj İlişkileri bağlam araç çubuğundan bir montaj ilişkisi oluşturduktan sonra hizalamayı tersine çevirme ve rotasyonu kilitleme seçeneklerini gösterir.
    Kısayol menüsünde göster Kısayol menüsü görüntülemek için bir unsura sağ tıkladığınızda bağlam araç çubuğunu gösterir.
  4. Tamam seçeneğine tıklayın.

Alt Montajları Farklı Bir Modda Açma

Büyük Tasarım Gözden Geçirme modunda açılan montajlar için bir alt montajı Büyük Tasarım Gözden Geçirme modunda veya çözümlenmiş modda açabilirsiniz. Bir teknik resmi Detaylandırma modunda da açabilirsiniz.

Bir alt montajı farklı bir modda açmak için:

  1. Bir alt montaj içeren bir montajı Büyük Tasarım Gözden Geçirme modunda açın.
  2. Bir alt montajı açmak için:
    1. Bir alt montaja sağ tıklayın ve Aç için aşağı oka tıklayın.
    2. Büyük Tasarım Gözden Geçirme veya Çözümlenmiş öğesine tıklayın.
  3. İsteğe bağlı: Montajda bir teknik resim varsa alt montaja sağ tıklayın ve Teknik Resmi Detaylandırma Modunda Aç öğesine tıklayın.
