Referans objeleri; montajı açtığınızda, açı montaj ilişkisi ölçümlendirmesini sürüklediğinizde veya yapılandırmaları değiştirdiğinizde, açı montaj ilişkilerinin beklenmedik şekilde ters çevrilmesinin önlenmesine yardımcı olur.
Referans Objeleri

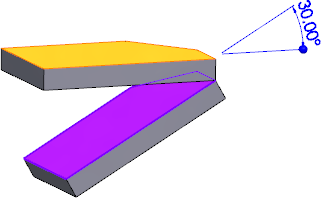

Referans objesi, açı montaj ilişkisi için bir döndürme ekseni tanımlar. Referans objesi olmadan açı montaj ilişkilerinin iki muhtemel çözümü vardır. Bu çözümler beklenmedik ters çevrilmelere veya istenmeyen montaj ilişkisi davranışına neden olabilir.
Bir referans objesi ekleyerek açı montaj ilişkisini daha öngörülebilir hale getirebilirsiniz. Diğer montaj ilişkilerini değiştirmediğiniz müddetçe açı olduğu gibi kalır.
Referans Objesini Otomatik Doldur
Bir referans objesini seçmenin en iyi yolu, Referans Objesini Otomatik Doldur öğesini kullanmaktır. SOLIDWORKS yazılımı, iki açı montaj ilişkisine dik açı yapacak şekilde sınırlandırılmış bir referans objesini otomatik olarak arar ve seçer.
Bir referans objesini otomatik olarak algılamak için:
- Montaj İlişkisi PropertyManager'ında Referans Objesini Otomatik Doldur
öğesine tıklayın.
Referans objesini sınırlandıran montaj ilişkilerini siler ya da değiştirirseniz açı montaj ilişkisi başarısız olabilir veya beklenmedik şekilde ters çevrilebilir.
Diğer montaj ilişkileri değiştirildikten sonra referans objesi geçersiz olursa FeatureManager tasarım ağacında montaj ilişkisine sağ tıklayın ve Unsuru Düzenle
öğesini seçin. PropertyManager'da Referans Objesi öğesini temizleyin ve Referans Objesini Otomatik Doldur öğesine tekrar tıklayın.
Referans Objesini Otomatik Doldur Başarısız Olduğunda
Referans Objesini Otomatik Doldur başarısız olursa geçerli referans objesi yoktur. Geçerli bir referans objesi yapmak için iki açı montaj ilişkisi bileşeni arasındaki hizalamayı tanımlamak üzere daha fazla montaj ilişkisi ekleyin. Çakışık, eş merkezli, paralel veya uzaklık montaj ilişkilerini kullanarak bileşenleri sınırlandırabilirsiniz. Bileşenler tamamen hizalandığında yazılım dik açılı bir referans objesi bulabilir.
Ölçümlendirme Seçici
Bir açı montaj ilişkisine referans objesi eklediğinizde montaj ilişkisi ölçümlendirmesinin nereye yerleştirildiğini seçmek için ölçümlendirme seçiciyi kullanabilirsiniz. Montaj İlişkisi PropertyManager'ı, seçiminize göre
Ölçümlendirmeyi Ters Çevir ve
Montaj İlişkisi hizalaması seçimlerini otomatik olarak günceller.
