Koordinat Sistemlerine Referans Verme

Alt unsurlarda düzlemler, eksenler ve orijin gibi koordinat sistemlerinin tüm parçalarına referans verebilirsiniz. Örneğin, bir koordinat sisteminin XY düzleminde çizim yapabilir veya bir döndürme unsurunun ekseni olarak bir koordinat sisteminin Z eksenini kullanabilirsiniz.

Düzlem Eksen Orijin
Bir parça veya montajda, Ekle > Referans Geometri > Koordinat Sistemi öğesine tıklayın ve koordinat sistemini oluşturun. İmleci bir düzlem, eksen veya orijin üzerine getirerek her bir objeyi vurgulayın. Bu işlev çizim, montaj ilişkisi gibi işlemler ve daha fazlası için kullanışlıdır. Aşağıdaki tabloda koordinat sistemlerini referans almak için kullanabileceğiniz öğeler için ek örnekler verilmiştir.
Öğe Açıklama
3B çizimler 3B çizim objeleri ile koordinat sistemi eksenleri, düzlemleri ve orijini arasında çizim ilişkileri oluşturun.
2B çizim ölçümlendirmeleri Koordinat sistemi eksenlerini, düzlemlerini ve orijinini referans alan 2B çizim ölçümlendirmeleri oluşturun.
  • Unsurları ve gövdeleri aynalama
  • Bileşen Aynalama
  • Ekle > Parçayı Aynala
 Ayna düzlemi olarak bir koordinat sistemi düzlemi seçin.
Referans Düzlemi Söz konusu eksene dik yeni bir düzlem oluşturmak için bir koordinat sistemi eksenini seçin. Düzlemi konumlandırmak için modelden bir tepe noktası veya nokta kullanın.

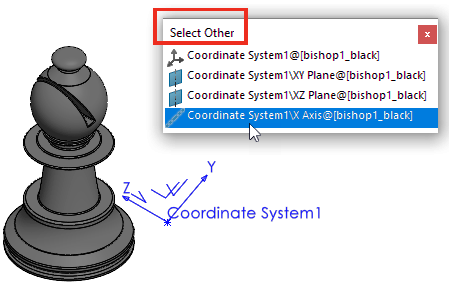

Diğerini Seç Koordinat sistemi eksenlerini, düzlemlerini ve orijinini seçin.

Bu işlevi görmek için koordinat sistemlerini gösterin. Görünüm > Gizle/Göster > Koordinat Sistemleri öğesine tıklayın.
Orijini veya bağımsız düzlemleri ya da eksenleri seçmek yerine bir koordinat sisteminin tamamını seçmek için Alt tuşuna basarken koordinat sistemini seçin.
