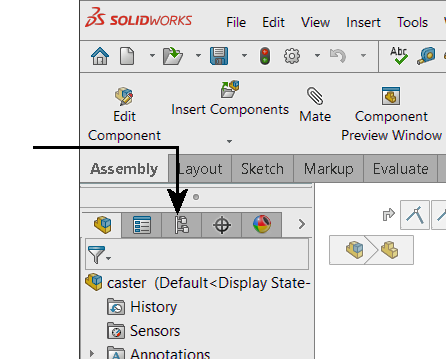

Konfigürasyon Görünümleri Parçaların ve montajların birden çok konfigürasyonunu oluşturmak, seçmek ve görüntülemek için konfigürasyon görünümlerini kullanabilirsiniz. ConfigurationManager: CAD Ailesi sekmesi, 3DEXPERIENCE Platform'a güncellenen modeller için gösterilir. ConfigurationManager sekmesi, 3DEXPERIENCE Platform'a güncellenmeyen modeller için gösterilir. ConfigurationManager: CAD Ailesi sekmesi, konfigürasyonları fiziksel ürünler ve gösterimler halinde görüntüler. Bir konfigürasyon görünümünü bölüp iki konfigürasyon görünümü örneği görüntüleyebilir ya da bir konfigürasyon görünümünü FeatureManager tasarım ağacı veya PropertyManager ile birleştirebilirsiniz. Konfigürasyon görünümlerinde, görüntü durumlarını kontrol etmek için bir bölüm bulunur. Bir konfigürasyon görünümüne erişmek için ConfigurationManager: CAD Ailesi sekmesine veya ConfigurationManager sekmesine tıklayın. CAD Ailesi Simgeleri CAD Ailesi Nesnesi 3DEXPERIENCE Platform için farklı konfigürasyonlar oluşturabileceğiniz bir nesne. Fiziksel Ürün Bir malzeme listesinde sipariş verebileceğiniz parça numarasına sahip bir konfigürasyon. Gösterim Fiziksel ürünün bir durumunu gösteren bir fiziksel ürün alt öğe konfigürasyonu. ConfigurationManager Simgeleri SOLIDWORKS montajı veya parçası. Manuel olarak oluşturulan konfigürasyon. Bir tasarım tablosuyla oluşturulan konfigürasyon. Patlatılmış bir duruma veya türetilmiş bir konfigürasyona sahip olan manuel olarak oluşturulmuş konfigürasyon. Bir tasarım tablosuyla oluşturulmuş ve patlatılmış bir duruma veya türetilmiş bir konfigürasyona sahip konfigürasyon. Konfigürasyonun tam ve güncel bir veri seti vardır. Bir sonraki kaydetme işlemi sırasında konfigürasyon için tam veri seti oluşturur. Paylaşılan Konfigürasyon Simgeleri Excel Tasarım Tablosu Modelde bir tasarım tablosu bulunduğunda görünür. Tasarım tablosunu düzenlemek, kaydetmek veya silmek için üzerine sağ tıklayın. Konfigürasyon Tablosu Modelde iki veya daha fazla konfigürasyon olduğunda görünür. Tabloyu değiştirmek için sağ tıklayın. PropertyManager Configuration Publisher iletişim kutusunda özel bir PropertyManager tanımladığınızda görünür. Bu PropertyManager'lar bir parçayı montaja yerleştirdiğinizde parçanın konfigürasyonunu seçmenizi sağlar. PropertyManager'ı değiştirmek için sağ tıklayın. Ana başlıkKonfigürasyonlar Konfigürasyon Verilerini Yönetme Manüel Konfigürasyonlar Tasarım Tablosu Konfigürasyonları Konfigürasyonları Değiştir Konfigüre Edilebilir Parametreler Configuration Publisher Toolbox Bileşenleri için Bileşen PropertyManager Konfigürasyonu Bağlam Araç Çubuğundan Konfigürasyonlar Seçme Montajlarda Görüntü Durumları Montajlardaki Görüntü Bölmesi Bir Konfigürasyonu Etkinleştirme Kullanıcı Arayüzüne Genel Bakış Konfigürasyon Önizlemelerini Görüntüleme Bir parçanın veya montajın konfigürasyon önizlemelerini PropertyManager'da görüntüleyebilirsiniz. Bunu görmek için bir konfigürasyonu açmanız gerekmez; böylece karmaşık parçalarda ve montajlarda zaman kazanırsınız. PropertyManager'de bir konfigürasyon önizlemesini görüntülemek için: ConfigurationManager sekmesinde önizlemek istediğiniz konfigürasyona sağ tıklayın ve Önizlemeyi Göster'i seçin. Konfigürasyonun önizlemesi PropertyManager'da görüntülenir. Önizleme görüntülenmezse, her bir konfigürasyonu açın ve belgeyi her bir konfigürasyonda kaydedin. Önizlemeyi Göster'i bir sonraki seçişinizde önizleme görüntülenir. Önizlemeyi gizlemek için grafik alanına tıklayın. Konfigürasyon Sıralamasını Özelleştirme Konfigürasyonların hangi sırayla listeleneceğini belirleyebilirsiniz.Konfigürasyon sıralama düzenini özelleştirmek için: ConfigurationManager'da: CAD Ailesi sekmesi veya ConfigurationManager sekmesinde, üst seviye konfigürasyona sağ tıklayın ve Ağaç Düzeni'ne tıklayın. Seçenekleri belirleyin: Seçenek Tanımlama Sayısal Artan alfa değerine veya sayısal değere göre sıralar. Hane tabanlı Alfabetik düzene göre sıralar. Manuel (Sürükle ve Bırak) Konfigürasyon ağacında konfigürasyonları sürükleyin. Taşıdığınız konfigürasyon, imleci bıraktığınızda vurgulu olan öğenin hemen altına düşer.Yalnızca ConfigurationManager sekmesinde kullanılabilir. Tarih Tabanlı Konfigürasyonun oluşturulma tarihine göre, en son oluşturulan konfigürasyon listenin en altında olacak şekilde sıralar. Tasarım Tablosu Tasarım tablosundaki konfigürasyon listesine göre sıralar.Modelde bir tasarım tablosu olduğunda kullanılabilir.
Konfigürasyon Görünümleri Parçaların ve montajların birden çok konfigürasyonunu oluşturmak, seçmek ve görüntülemek için konfigürasyon görünümlerini kullanabilirsiniz. ConfigurationManager: CAD Ailesi sekmesi, 3DEXPERIENCE Platform'a güncellenen modeller için gösterilir. ConfigurationManager sekmesi, 3DEXPERIENCE Platform'a güncellenmeyen modeller için gösterilir. ConfigurationManager: CAD Ailesi sekmesi, konfigürasyonları fiziksel ürünler ve gösterimler halinde görüntüler. Bir konfigürasyon görünümünü bölüp iki konfigürasyon görünümü örneği görüntüleyebilir ya da bir konfigürasyon görünümünü FeatureManager tasarım ağacı veya PropertyManager ile birleştirebilirsiniz. Konfigürasyon görünümlerinde, görüntü durumlarını kontrol etmek için bir bölüm bulunur. Bir konfigürasyon görünümüne erişmek için ConfigurationManager: CAD Ailesi sekmesine veya ConfigurationManager sekmesine tıklayın. CAD Ailesi Simgeleri CAD Ailesi Nesnesi 3DEXPERIENCE Platform için farklı konfigürasyonlar oluşturabileceğiniz bir nesne. Fiziksel Ürün Bir malzeme listesinde sipariş verebileceğiniz parça numarasına sahip bir konfigürasyon. Gösterim Fiziksel ürünün bir durumunu gösteren bir fiziksel ürün alt öğe konfigürasyonu. ConfigurationManager Simgeleri SOLIDWORKS montajı veya parçası. Manuel olarak oluşturulan konfigürasyon. Bir tasarım tablosuyla oluşturulan konfigürasyon. Patlatılmış bir duruma veya türetilmiş bir konfigürasyona sahip olan manuel olarak oluşturulmuş konfigürasyon. Bir tasarım tablosuyla oluşturulmuş ve patlatılmış bir duruma veya türetilmiş bir konfigürasyona sahip konfigürasyon. Konfigürasyonun tam ve güncel bir veri seti vardır. Bir sonraki kaydetme işlemi sırasında konfigürasyon için tam veri seti oluşturur. Paylaşılan Konfigürasyon Simgeleri Excel Tasarım Tablosu Modelde bir tasarım tablosu bulunduğunda görünür. Tasarım tablosunu düzenlemek, kaydetmek veya silmek için üzerine sağ tıklayın. Konfigürasyon Tablosu Modelde iki veya daha fazla konfigürasyon olduğunda görünür. Tabloyu değiştirmek için sağ tıklayın. PropertyManager Configuration Publisher iletişim kutusunda özel bir PropertyManager tanımladığınızda görünür. Bu PropertyManager'lar bir parçayı montaja yerleştirdiğinizde parçanın konfigürasyonunu seçmenizi sağlar. PropertyManager'ı değiştirmek için sağ tıklayın. Ana başlıkKonfigürasyonlar Konfigürasyon Verilerini Yönetme Manüel Konfigürasyonlar Tasarım Tablosu Konfigürasyonları Konfigürasyonları Değiştir Konfigüre Edilebilir Parametreler Configuration Publisher Toolbox Bileşenleri için Bileşen PropertyManager Konfigürasyonu Bağlam Araç Çubuğundan Konfigürasyonlar Seçme Montajlarda Görüntü Durumları Montajlardaki Görüntü Bölmesi Bir Konfigürasyonu Etkinleştirme Kullanıcı Arayüzüne Genel Bakış Konfigürasyon Önizlemelerini Görüntüleme Bir parçanın veya montajın konfigürasyon önizlemelerini PropertyManager'da görüntüleyebilirsiniz. Bunu görmek için bir konfigürasyonu açmanız gerekmez; böylece karmaşık parçalarda ve montajlarda zaman kazanırsınız. PropertyManager'de bir konfigürasyon önizlemesini görüntülemek için: ConfigurationManager sekmesinde önizlemek istediğiniz konfigürasyona sağ tıklayın ve Önizlemeyi Göster'i seçin. Konfigürasyonun önizlemesi PropertyManager'da görüntülenir. Önizleme görüntülenmezse, her bir konfigürasyonu açın ve belgeyi her bir konfigürasyonda kaydedin. Önizlemeyi Göster'i bir sonraki seçişinizde önizleme görüntülenir. Önizlemeyi gizlemek için grafik alanına tıklayın. Konfigürasyon Sıralamasını Özelleştirme Konfigürasyonların hangi sırayla listeleneceğini belirleyebilirsiniz.Konfigürasyon sıralama düzenini özelleştirmek için: ConfigurationManager'da: CAD Ailesi sekmesi veya ConfigurationManager sekmesinde, üst seviye konfigürasyona sağ tıklayın ve Ağaç Düzeni'ne tıklayın. Seçenekleri belirleyin: Seçenek Tanımlama Sayısal Artan alfa değerine veya sayısal değere göre sıralar. Hane tabanlı Alfabetik düzene göre sıralar. Manuel (Sürükle ve Bırak) Konfigürasyon ağacında konfigürasyonları sürükleyin. Taşıdığınız konfigürasyon, imleci bıraktığınızda vurgulu olan öğenin hemen altına düşer.Yalnızca ConfigurationManager sekmesinde kullanılabilir. Tarih Tabanlı Konfigürasyonun oluşturulma tarihine göre, en son oluşturulan konfigürasyon listenin en altında olacak şekilde sıralar. Tasarım Tablosu Tasarım tablosundaki konfigürasyon listesine göre sıralar.Modelde bir tasarım tablosu olduğunda kullanılabilir.
Konfigürasyon Önizlemelerini Görüntüleme Bir parçanın veya montajın konfigürasyon önizlemelerini PropertyManager'da görüntüleyebilirsiniz. Bunu görmek için bir konfigürasyonu açmanız gerekmez; böylece karmaşık parçalarda ve montajlarda zaman kazanırsınız. PropertyManager'de bir konfigürasyon önizlemesini görüntülemek için: ConfigurationManager sekmesinde önizlemek istediğiniz konfigürasyona sağ tıklayın ve Önizlemeyi Göster'i seçin. Konfigürasyonun önizlemesi PropertyManager'da görüntülenir. Önizleme görüntülenmezse, her bir konfigürasyonu açın ve belgeyi her bir konfigürasyonda kaydedin. Önizlemeyi Göster'i bir sonraki seçişinizde önizleme görüntülenir. Önizlemeyi gizlemek için grafik alanına tıklayın.
Konfigürasyon Sıralamasını Özelleştirme Konfigürasyonların hangi sırayla listeleneceğini belirleyebilirsiniz.Konfigürasyon sıralama düzenini özelleştirmek için: ConfigurationManager'da: CAD Ailesi sekmesi veya ConfigurationManager sekmesinde, üst seviye konfigürasyona sağ tıklayın ve Ağaç Düzeni'ne tıklayın. Seçenekleri belirleyin: Seçenek Tanımlama Sayısal Artan alfa değerine veya sayısal değere göre sıralar. Hane tabanlı Alfabetik düzene göre sıralar. Manuel (Sürükle ve Bırak) Konfigürasyon ağacında konfigürasyonları sürükleyin. Taşıdığınız konfigürasyon, imleci bıraktığınızda vurgulu olan öğenin hemen altına düşer.Yalnızca ConfigurationManager sekmesinde kullanılabilir. Tarih Tabanlı Konfigürasyonun oluşturulma tarihine göre, en son oluşturulan konfigürasyon listenin en altında olacak şekilde sıralar. Tasarım Tablosu Tasarım tablosundaki konfigürasyon listesine göre sıralar.Modelde bir tasarım tablosu olduğunda kullanılabilir.
