Kitaplık Unsurlarını Düzenleme

Kitaplık unsuru parça belgesinde (.sldlfp) kitaplık unsurunun parçası olarak hangi unsurların kapsanacağını değiştirebilirsiniz.

Başka bir unsur eklemek için:

Eklenecek unsura sağ tıklayın ve Kitaplığa Ekle öğesini seçin.

Bir unsuru kaldırmak için:

Unsura sağ tıklayın ve Kitaplıktan Kaldır öğesini seçin.

Benzer başka kitaplık unsurları oluşturmak için mevcut kitaplık unsurunu düzenleyebilir ve yeni bir adla (ve .sldlfp uzantısıyla) kaydedebilirsiniz.

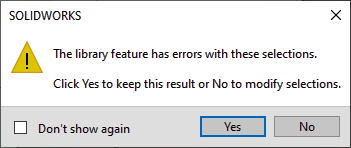

Bir modele bir kütüphane unsuru eklediğinizde ve hata mesajları aldığınızda hataları görüntülemek ve manuel olarak onarmak için sonuçları muhafaza edebilirsiniz.

Sonuçları tutmak için uyarı mesajında Evet öğesine tıklayın. FeatureManager® tasarım ağacında kütüphane unsurunu manuel olarak onarabilir veya kaldırmak için Geri Al seçeneğine tıklayabilirsiniz. Uyarı mesajında Hayır öğesine tıklarsanız Kütüphane Unsuru PropertyManager'ında seçimleri değiştirebilir veya öğesine tıklayarak kitaplık unsuru olmadan FeatureManager tasarım ağacını geri yükleyebilirsiniz.

Kitaplık unsuru bir parçaya eklendikten sonra, kitaplık unsurunu aşağıdaki yollarla düzenleyebilirsiniz:
  • Çizimi Düzenle veya Unsuru Düzenle gibi herhangi bir SOLIDWORKS unsurunu düzenlemek için kullanacağınız tekniklerin aynısını kullanmak.
  • Konumlandırma ölçümlendirmelerini düzenleyerek, kitaplık unsurunu hedef parçada farklı bir konuma taşımak. Boyutları görüntülemek için FeatureManager tasarım ağacındaki kitaplık unsuru simgesini çift tıklayın.
Düzenle Referanslar Referans Yok Notlar
Kitaplık unsuru çizimi
  1. FeatureManager tasarım ağacında kitaplık unsurunu genişletin.
  2. Unsuru sağ tıklayın ve Çizimi Düzenle'yi seçin.
Çizimi düzenlemeden önce, Görünüm'ü tıklayın ve Çizim İlişkileri onay kutusunun işaretini kaldırın. Bu, Akıllı Ölçümlendirme aracının kullanılabilmesini sağlar.
Yerleştirme Düzlemi Bir kitaplık unsuru için yerleştirme düzlemini değiştirme, referansları veya kitaplık unsuru çizimini düzenlemenizi gerektiren hatalara neden olabilir.
Konfigürasyonlar Kitaplık unsurunu sağ tıklayın, Unsuru Düzenle'yi seçin ve Konfigürasyonlar altında farklı bir konfigürasyon seçin.

Kitaplık unsuru tarafından referans verilen konfigürasyon değiştirilirse, orijinal kitaplık parçası yeniden yüklenir, böylece kitaplık parçası üzerinde yapılan tüm düzenlemeler değişiklikte kapsanır.
Kitaplık parçasına bağla Kitaplık unsurunu sağ tıklayın, Unsuru Düzenle'yi seçin ve Konfigürasyonlar altında Kitaplık parçasına bağla onay kutusunu işaretleyin veya işaretini kaldırın.

Eklenen kitaplık unsurunu düzenleyemezsiniz.

Referanslar Kütüphane unsuru belgesinin (*.sldlfp) Referanslar klasöründe Referanslar'ı düzenleyin.
Konumlandırma Ölçümlendirmeleri Konumlandırma Ölçümlendirmeleri öğesini görüntülemek için ölçümlendirmelerin, kitaplık unsuru belgesinin Konumlandırma Ölçümlendirmeleri klasöründe olması gerekir (*.sldlfp).
Boyut Ölçümlendirmeleri Ölçümlendirme değerlerini geçersiz kıl öğesini seçin.

Ölçümlendirme değerlerini geçersiz kıl'ı seçtiğinizde Kitaplık parçasına bağla onay kutusunun işareti kaldırılır.
