İşaretlemeler

Parçalar, montajlar ve teknik resimlere yönelik işaretlemeleri oluşturabilir, görüntüleyebilir, düzenleyebilir ve silebilirsiniz. Dokunmatik olan ve olmayan cihazlarda işaretlemeler oluşturabilir, işaretlemeler için sınırlandırma kutularını görüntüleyebilir ve işaretlemeleri önizleyebilirsiniz. İş birliği amacıyla işaretlemeleri .pdf, .bmp, .jpg, .png ve .tif dosyaları olarak dışa aktarabilirsiniz.

İşaretlemeler, oluşturma tarih ve saat damgasını ve oluşturucu kimliğini kaydeder. Bu bilgiler, bir işaretlemeyi önizlediğinizde ve bir işaretlemeyi bir dosyaya verdiğinizde görünür.

İşaretlemeleri gizlemek veya göstermek için Tüm Tipleri Gizle > İşaretlemeleri Görüntüle Heads-up Görünüm araç çubuğuna tıklayın. İşaretlemeleri gizlemek için FeatureManager tasarım ağacında veya grafik alanında bir işaretlemeye sağ tıklayın ve Gizle seçeneğini belirleyin.

Bağlam Araç Çubuğu

Aşağıdaki seçenekler, bağlam araç çubuğunda kullanılabilir:
İşaretlemeyi Düzenle Düzenleme moduna girer.
Pasifleştir
Yönelt İşaretlemeyi yakınlaştırır.
Gizle
İşaretlemeyi Ver İşaretlemeleri aşağıdaki dosya tiplerinden birine verir: .pdf, .bmp, .jpg, .png ve .tif.

İşaretleme Araçlarına Erişme

CommandManager'ın İşaretleme sekmesini görüntülemek için CommandManager'a sağ tıklayın ve Sekmeler > İşaretleme seçeneğini belirleyin.

İşaretleme araçlarına erişmek için:

  1. Araçlar > Seçenekler > Sistem Seçenekleri > FeatureManager > İşaretlemeler > Göster öğesine tıklayın ve Tamam düğmesine tıklayın.
  2. FeatureManager® tasarım ağacında İşaretlemeler klasörüne sağ tıklayın ve İşaretleme Ekle öğesine tıklayın.

    İşaretleme araç çubuğu, cihaza bağlı olarak farklı seçenekler görüntüler. Dokunma özelliği olmayan cihazlar için Dokunma kullanılamaz.

    Dokunmatik cihazlar için İşaretleme araç çubuğu Dokunmatik olmayan cihazlar için İşaretleme araç çubuğu
    İşaretlemelerdeki mürekkep strokları, Windows 10 sürüm 1703 veya üzerini kullanan dokunmatik ve dokunmatik olmayan cihazlarla sınırlandırılmıştır. Diğer tüm cihazlar için işaretleme notlarını yalnızca klavyeyi kullanarak ekleyebilirsiniz.

Fare ile İşaretlemeler Çizme

  1. Dokunmatik olmayan bir cihazda, bir parça veya montaj açın.
  2. Görünüm > Gizle/Göster > İşaretlemeler öğesine tıklayın.
  3. Araçlar > Seçenekler > Sistem Seçenekleri > FeatureManager öğesine tıklayın.
  4. Ağaç öğelerini gizle/göster bölümünün altında, İşaretlemeler için Göster'i seçin ve Tamam'a tıklayın.
  5. FeatureManager tasarım ağacında, İşaretlemeler öğesine sağ tıklayın ve İşaretleme Ekle öğesine tıklayın.

    İşaretleme araç çubuğu görüntülenir.

  6. Fareyle çizmek için Çiz öğesine tıklayın.
  7. İsteğe bağlı: Çizginin rengini veya kalınlığını değiştirmek için Renk öğesine tıklayın.

İşaretleme Önizlemeleri

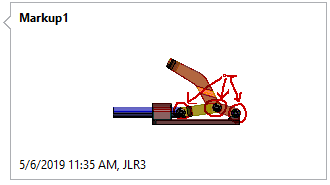

İmleci FeatureManager tasarım ağacındaki bir işaretlemenin üzerine getirdiğinizde işaretleme önizlemesi görünür. Grafik alanında, turuncu kenarlı sınırlandırıcı kutu işaretlemeyi sarar. İşaretlemeyi seçtiğinizde önizleme kapanır ve mavi kenarlı sınırlandırıcı kutu işaretlemeyi sarar.

Birden Çok İşaretlemeyi Verme

Birden çok işaretlemeyi vermek için:

  1. FeatureManager tasarım ağacındaki İşaretlemeler öğesinin altında, Ctrl tuşunu basılı tutarken birden çok işaretlemeyi seçin.
  2. Bağlam araç çubuğunda, İşaretlemeyi Ver öğesine tıklayın.
  3. İşaretlemeyi Ver iletişim kutusunda, dosya adını ve tipini belirtin ve Kaydet'e tıklayın.

    Dosya tipi olarak .pdf tipini seçtiğinizde, bir .pdf dosyası oluşturulur ve her sayfa bir işaretleme içerir. Birden çok işaretlemeyi verdiğinizde, .pdf dosyasındaki sayfaların sırası işaretlemeleri seçme sıranıza göre belirlenir.

    Diğer dosya tiplerini seçtiğinizde, her bir işaretleme belirtilen klasörde ayrı bir dosyaya kaydedilir. Birden çok işaretlemeyi verdiğinizde klasör adı, İşaretlemeyi Ver iletişim kutusundaki Dosya adı için belirtilen ad olur.
