SOLIDWORKS Simulation Sonuçlarını Grafik Alanında Görüntüleme

SOLIDWORKS Simulation sonuçlarını SOLIDWORKS grafik alanında, modeldeki simülasyonun parçası olmayan diğer bileşenler veya gövdelerle birlikte görüntüleyebilirsiniz.

Bu şekilde, simülasyon sonuçları ve modelleme ortamı arasında geçiş yapmak zorunda kalmazsınız. Simülasyon sonuçlarının gövdeler ve bileşenler üzerinde gösterilmesi ideal bir uygulama değildir. Bu görünüm, pazarlama amaçlı ve tahmini tasarım ile kullanılırsa yardımcı olur. Önceden, bir montajdaki bir bileşende simülasyon çalıştırdığınızda, sonuçlarla yalnızca bileşen gösteriliyordu ve diğer tüm bileşenler gizleniyordu.
Tahmini tasarıma örnek olarak, simülasyon sonuçlarına dayalı model değişiklikleri yapmak gösterilebilir.

SOLIDWORKS Simulation lisanslarıyla kullanılabilir.

SOLIDWORKS Simulation sonuçlarını grafik alanında görüntülemek için:

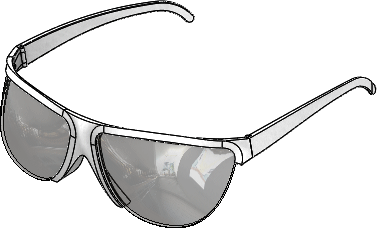

  1. Kendisiyle kaydedilen bir simülasyon etüdüne sahip bir montaj açın.

  2. Static 1 sekmesine tıklayın.
  3. Simülasyon etüt ağacında Static 1 /> öğesine sağ tıklayıp Çalıştır seçeneğine tıklayın.
  4. Model sekmesine tıklayın.
  5. Simülasyon Görüntüsü (Görünüm araç çubuğu) veya Görünüm > Görüntü > Simülasyon Görüntüsü öğesine tıklayın.
    Simülasyon Görüntüsü iletişim kutusu görünürse Tamam'a tıklayın.
  6. PropertyManager'da:
    1. Seçili Sonuç altında görüntülemek istediğiniz öğeyi seçin.
    2. öğesine tıklayın.
      Montaj, montaj bağlamında simülasyon sonuçlarıyla görüntülenir.

    Simülasyon Görüntüsü komutu, yalnızca tüm simülasyon verisini yüklediğiniz etütler için sonuç grafiklerini listeler. Tüm simülasyon verisini yüklemek için Simülasyon > Seçenekler > Sistem Seçenekleri > Genel öğesine tıklayın ve Modeli açarken tüm Simulation Etütlerini yükle (bir modelin açılması daha uzun sürer) öğesini seçin. İlgili simülasyon sekmelerine tıklayarak istediğiniz bir etüdün simülasyon verilerini yükleyebilirsiniz.
