Genişlik montaj ilişkisi, bir sekmeyi iki düzlemsel yüz arasında sınırlandırır.
Genişlik referansları şunları içerebilir:
- İki paralel düzlemsel yüz
- Paralel olmayan iki düzlemsel yüz (draftlı veya draftsız)
- Bir silindirik yüz veya eksen

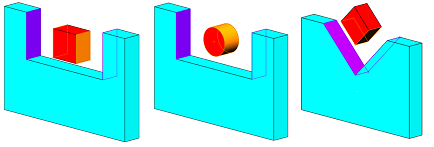

Örnekler:
Bir genişlik montaj ilişkisi eklemek için:
- Montaj İlişkisi
öğesine (Montaj araç çubuğu) veya öğesine tıklayın.
- Gelişmiş sekmesinde, Genişlik
öğesine tıklayın.
-
Montaj İlişkisi Seçenekleri altında:
-
Genişlik seç. 1 için iki düzlemsel yüz veya bir silindirik yüz ya da eksen seçin.
-
Genişlik seç. 2 için iki düzlemsel yüz veya bir silindirik yüz ya da eksen seçin.
-
Montaj İlişkisi Tipi'nde bir sınırlandırma seçin:
| Seçenek |
Tanımlama |
|---|
| Ortalanmış |
Bir oluğun genişliği içinde bir sekmeyi ortalar. Genişlik seçimleri için uzaklık eşitse yalnızca Ortalanmış sınırlandırma kullanılabilir.
|
| Serbest |
Bileşenleri seçili yüzler veya düzlemlerin sınırları içinde bileşenlere göre serbestçe hareket ettirir. |
| Ölçümlendirme |
Bir seçim kümesinden en yakın zıt yüz veya düzlem seçim kümesine mesafe veya açı ölçümlendirmesi belirler. |
| Yüzde |
Bir seçim kümesinden diğer seçim kümesinin merkezine yüzde değerli bir ölçümlendirmeye göre mesafeyi veya açıyı belirler. |
-
öğesine tıklayın. Bileşenler, sekme oluğun yüzleri arasında ilişkilenecek şekilde hizalanır. Sekme, oluğun orta düzlemi boyunca sürüklenebilir ve orta düzleme dik bir eksen etrafında dönebilir. Genişlik montaj ilişkisi, sekmenin bir yandan diğer yana sürüklenmesini veya dönmesini önler.
