Patlatılmış Görünümlere Döndürmeleri Dahil Etme

Doğrusal sürüklenme içeren veya içermeyen bir bileşeni döndüren patlatılmış görünüm adımları oluşturabilirsiniz.

Bir montajda patlatılmış görünüm oluşturmak için Ekle > Patlatılmış Görünüm öğesine tıklayın.

Patlatılmış görünüm adımına bir döndürme dahil etmek için:

  1. PropertyManager açıkken patlatma adımında döndürülecek bileşenleri seçin.

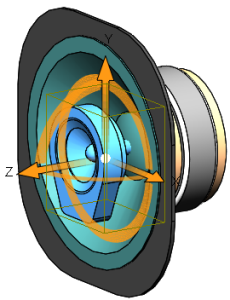

    Döndürme ve sürükleme tutamaçları görünür.

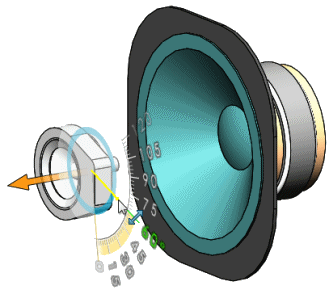

  2. Bir dönüş yönü tutamacını seçip döndürün.

    Aynı patlatma adımına döndürme ve sürükleme dahil edebilirsiniz. Ayrıca, PropertyManager'da patlatma adımı sürüklenme uzaklığı ve döndürme açısı değerlerini düzenleyebilirsiniz.

  3. Tamamlandı düğmesine tıklayın.

Rotasyonel Patlatılmış Adımları Görüntüleme

eDrawings yazılımında, montaj dosyalarına kaydedilen rotasyonel patlatma adımlarını ve doğrusal sürüklenme bulunan veya bulunmayan bir bileşeni döndüren patlatma adımlarını görüntüleyebilirsiniz.
