Her seferinde merkez çizgisini seçmeden birden fazla radyal veya çapsal ölçümlendirme oluşturabilirsiniz. Bu ölçümlendirme tipi, birçok çap ölçümlendirmesi gerektiren döndürülmüş geometri için çizimler oluşturduğunuzda yararlıdır.
 |

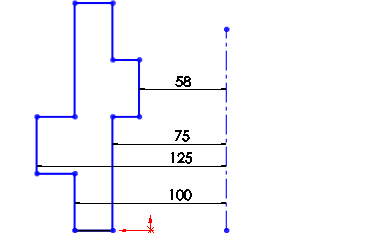

| Çoklu radyal ölçümlendirme |
 |

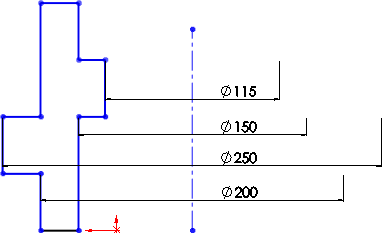

| Çoklu çapsal ölçümlendirme |
-
Merkez çizgisi ve çizgiler veya noktalar olan bir çizimde Akıllı Ölçümlendirme
(Ölçümlendirmeler/İlişkiler araç çubuğu) veya 'ya tıklayın.
- Merkez çizgisini ve bir çizgi ya da nokta seçin.
- Yarıçap oluşturmak için işaretçiyi merkez çizgisinin yakın kenarına getirin. Çap oluşturmak için işaretçiyi merkez çizgisinin uzak kenarına getirin.
-
Ölçümlendirmeyi yerleştirmek için tıklayın.
Çap sembolü eklemek için Ölçümlendirme PropertyManager'ında, Ölçümlendirme Metni altında
öğesine tıklayın.
İşaretçi, radyal ölçümlendirmeler için
ve çapsal ölçümlendirmeler için
olarak değişir.
- Ek ölçümlendirmeler oluşturmak için farklı çizgi veya noktalar seçin.
