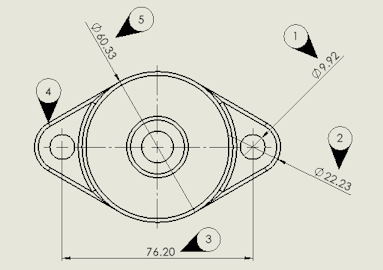

VDA Balonları Oluşturma

Teknik resimlerde, denetleme noktalarını VDA gereksinimlerine göre etiketleyebilirsiniz. VDA balonları Alman otomotiv sektöründe sıklıkla kullanılır.

VDA balonlarını oluşturmak için VDA lider tipli dairesel balonları kullanabilirsiniz.

Başlamadan önce VDA lideri seçeneklerini belirleyin:

  1. Teknik resmi açın.
  2. Seçenekler (Standart araç çubuğu) öğesine tıklayın, Belge Özellikleri sekmesini ve ardından Detaylandırmalar öğesini seçin.
  3. Balonlar sayfasında, Lider görünümü altında, Tek/Yığılmış Balonlar için VDA öğesini seçin.
  4. Notlar sayfasında, Lider görünümü altında, Tek/Yığılmış Balonlar için VDA öğesini seçin.
  5. Tamam seçeneğine tıklayın.

VDA balonlarını eklemek için:

  1. Balon (Detaylandırmalar araç çubuğu) veya Ekle > Detaylandırmalar > Balon öğesine tıklayın.
  2. Ayarlar altında, Balon metni için Metin öğesini seçin.
  3. Balon için bir konuma tıklayın.
    Dairesel bir balon görünür.

  4. PropertyManager'da Tamam öğesine tıklayın.
  5. Balona tıklayın ve ardından PropertyManager'da Daha Çok Özellik seçeneğine tıklayın.
  6. Not PropertyManager'ında, Lider altındaki VDA Lideri öğesine tıklayın.
    Balon bir VDA balonuna dönüşür.

VDA Balonlarını Taşıma, Döndürme ve Düzenleme

VDA balonlarını taşıyabilir, döndürebilir ve metni düzenleyebilirsiniz.

Balonu seçtikten sonra aşağıdakileri gerçekleştirin:

Balonu taşımak için iliştirme noktasını sürükleyin.

Dilerseniz lideri kenar veya tepe noktası gibi bir öğeye iliştirebilirsiniz. Öğenin üzerine sürükleyin ve öğe vurgulandıktan sonra bırakın.
Döndürmek için iliştirme noktası dışında balonun herhangi bir parçasını sürükleyin.
Metni değiştirmek için balonu seçip Balon metni öğesini PropertyManager'da düzenleyin.
