Teknik Resim Çalışma Sayfaları için Ölçekleri Ayarlama

Önceden tanımlanmış bir listeden bir ölçek seçerek veya özel bir ölçek belirleyerek bir teknik resim çalışma sayfasının ölçeğini değiştirebilirsiniz.

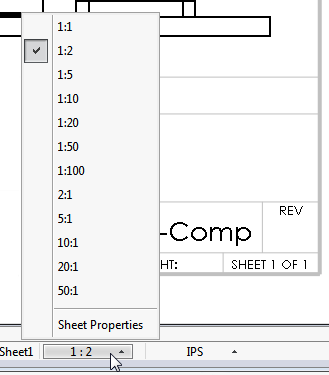

Mevcut bir teknik resim çalışma sayfasının ölçeğini değiştirmek için:

  1. Durum çubuğunda, Çalışma Sayfası Ölçeği öğesine ve bir ölçeğe tıklayın.
  2. Teknik resim çalışma sayfasında detaylandırmalar varsa iletişim kutusunda seçenekleri belirleyin ve Tamam öğesine tıklayın.
    Seçenek Tanımlama
    Detayl. konumunu ölçeklendir Detaylandırmaları, çalışma sayfası boyuna eşdeğer şekilde ölçeklendirir. Detaylandırmaların konumları, ölçeğe göre hareket eder.
    Detaylandırmaların metin yüksekliğini ölçeklendir Detaylandırma metnini, çalışma sayfası ölçeğine göre ölçekler.

Teknik Resim Çalışma Sayfaları için Özel Ölçekler Ayarlama

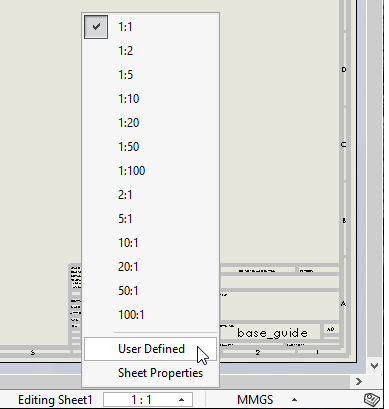

Durum çubuğundaki ölçek listesi, teknik resim çalışma sayfaları için özel ölçek belirtme seçeneği içerir.

Teknik resim çalışma sayfalarına özel ölçekler belirtmek için:

  1. Durum çubuğunda, ölçeğe tıklayın.
  2. Listede, Kullanıcı Tanımlı öğesine tıklayın.
  3. İletişim kutusunda x:x veya x/x formatında bir ölçek girin.
  4. Tamam seçeneğine tıklayın.
Ayrıca çalışma sayfasına sağ tıklayıp Özellikler seçeneğini belirledikten sonra Ölçek değerlerini düzenleyebilirsiniz
