Düzlemsel Objeler Kullanarak Mesh BREP Gövdelerini Dilimleme

Düzlemsel objeler kullanarak mesh BREP gövdelerini dilimlemek için:

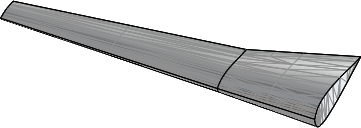

  1. Bir Mesh BREP gövdesi modeli açın.
  2. Ekle > Dilimleme öğesine tıklayın.

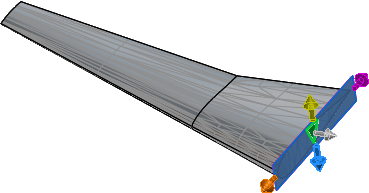

  3. Düzlemsel yüzün ortasında bir taraf seçin.

  4. PropertyManager'da seçenekleri belirleyip öğesine tıklayın.

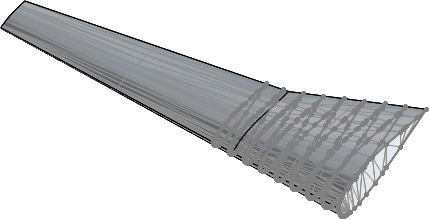

    Yazılım, mesh kesişmelerinin olduğu her noktada çizgi kesitleri oluşturur.
    FeatureManager tasarım ağacında, dilimleme düzlemlerini ve çizimleri saklayan bir dilim1 klasörü belirir.
