Sac Levha Parçalarını Ayırma

Tekil bir gövdeden çoklu gövdeler oluşturan herhangi bir komutu kullanarak bir çok gövdeli sac levha parçası oluşturabilirsiniz.

Bir sac levha parçasını çoklu gövdelere ayırmak için Unsurlar araç çubuğunda bulunan aşağıdaki komutları kullanın:

  • Ekstrüzyon ile Kesme
  • Döndürme ile Kesme
  • Süpürme ile Kesme
  • Loft Kesme
  • Sınır Kesimi
  • Ayırma

Bu konu, Ayır komutunun kullanımını açıklamaktadır.

Ayır komutunu kullanarak bir sac levha parçasını ayırmak için:

  1. Ayrılacak parçayı açın.
  2. Parçayı ayırmak için kullanılacak bir çizim oluşturun.
  3. Ayır (Unsurlar araç çubuğu) öğesini seçin.
  4. PropertyManager'da, Kırpma Araçları altından çizimi seçin.
  5. Parçayı Kes öğesine tıklayın.
  6. Sonuç Gövdeleri altında, alanında ayırma işlemi için gövdeleri belirleyin.
  7. İsteğe bağlı olarak, her gövde için <Yok> bilgisini tıklayın ve Farklı Kaydet iletişim kutusunu kullanarak kaydedin.
    Adlar PropertyManager'da ve bilgiler grafik alanında görünür.
  8. öğesine tıklayın.
    Parçada artık çoklu sac levha gövdeleri bulunur.

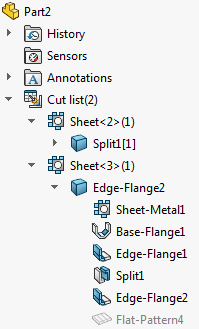

    FeatureManager tasarım ağacında, kesim listesindeki gövdeler ayırma unsuruna göre adlandırılır.

    Bir gövdeye unsur eklediğinizde kesim listesinin adı, eklenen son unsurun adını alır. Burada bir kenar flanşı eklediğinizde gövdenin adı Ayır1[2], Kenar Flanşı2 olarak değişir.
