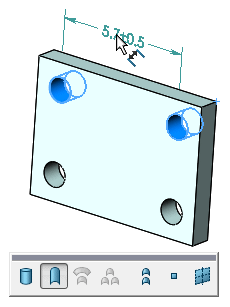

DimXpert Konum Ölçümlendirme Aracını Kullanma DimXpert Konum Ölçümlendirme aracını kullanmak için: Konum Ölçümlendirmesi (MBD Dimension araç çubuğu) veya Araçlar > MBD Dimension > Konum Ölçümlendirmesi öğesine tıklayın. Orijin unsurunun yüzünü seçin. Kenar seçimi yalnızca iki düzlem arasında ölçümlendirme yaparken desteklenir. Unsur Seçici grafik alanında Delik seçili olarak görünür. Unsur seçicide farklı bir unsur tipi seçebilirsiniz. Tolerans unsurunun yüzüne tıklayın. Unsur seçici, tolerans unsuru için seçilen varsayılan unsur tipiyle görüntülenmeye devam eder. Unsur seçicide farklı bir unsur tipi seçebilirsiniz. Konum ölçümlendirme yerleştirilmeye hazır. Ölçümlendirmeyi yerleştirmek için tıklayın. PropertyManager'ı görüntülenir. Seçilen delik özellikleri PropertyManager'ı görüntülenir. Seçilen delik özellikleri Referans Unsurları altında Orijin Unsuru ve ve olarak listelenir. Unsurları ters çevirmek için Unsurları Değiştir öğesine tıklayın. Genelde, ölçümlendirmeleri unsurun herhangi bir kenarına iliştirebilirsiniz. Ölçümlendirmeyi yeniden konumlandırmak için ölçümlendirmeyi seçin ve sürükleme tutamacını kullanın. Kalan PropertyManager seçeneklerini ayarlayıp simgesine tıklayın. DimXpertManager unsur ve ölçümlendirme tipini içerecek şekilde güncellenir. Ana başlıkDimXpert Konum Ölçümlendirme Aracı Düzlemler Arasında Konum Ölçümlendirmesini Yerleştirmek için Kenar Seçimini Kullanma Eğri Yüzeyler için Kalınlık Ölçümlendirmeleri Oluşturma
