Kesit Çizgisi Komutu (Yalnızca DraftSight Mechanical) (2024 SP1)

Kesitin kesme düzleminde bir kesit çizgisi oluşturabilir ve teknik resim alanına ilgili kesit görünümü etiketini ekleyebilirsiniz.

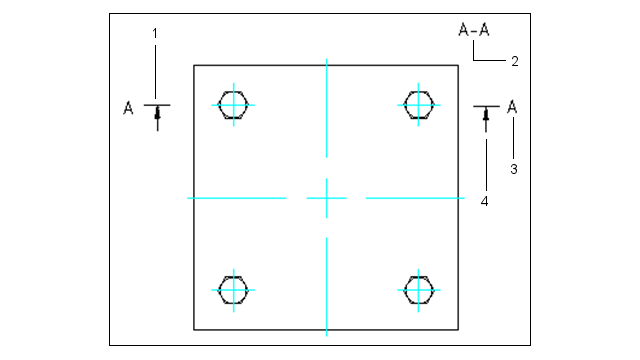

Kesit çizgileri çizmek için AM_SectionLine komutunu girin. Komutu aşağıdaki objeleri oluşturur:
Obje Tanım
1 Kesit Çizgisi
2 Kesit görünümü etiketi
3 Kesit görünümü tanımlayıcısı
4 Yön oku
Komut ok, çizgi ve ad gibi kesit çizgisinin farklı objelerinin görünümünü kontrol etmenizi sağlar. Aşağıdaki kesit görünümü tipleri için bir objede birden çok kesit oluşturabilirsiniz:
Kesit görünümü tipi Tanım
Tam kesit Kesme düzlemi objenin uzunluğunu baştan başa geçer.
Hizalı kesit Objeden paralel olmayan iki kesme düzlemi geçer. Bu kesitleri silindirik objelerde kullanın.
Yarım kesit Kesme düzlemi, kesit oluşturulacak objenin bir bölümünden geçer.
Ötelenmiş kesit Kesme düzlemi objenin unsurlarından geçmek için eğilir. Bu kesitleri düz bir çizgide olmayan objelerde kullanın.
