2B Kabinlerde Otomatik Balonlar

SOLIDWORKS Electrical 2B kabin taslağı teknik resimlerine otomatik balonlar ekleyebilirsiniz.

2B Kabinlere Otomatik Balonlar Ekleme

2B kabinlere otomatik balonlar eklemek için:

  1. Kabin Taslağı > Otomatik Balon öğesine tıklayın.
  2. Balonların ekleneceği bir teknik resim görünümü seçin.
  3. PropertyManager'da seçenekleri belirleyip öğesine tıklayın.

Otomatik Balon PropertyManager'ı

Bu PropertyManager'ı açmak için:

  1. Kabin Taslağı > Otomatik Balon öğesine tıklayın.

Lider stilleri

Lider stili Liderlere uygulanacak önceden tanımlanmış stili belirler.
Blok Balonlarda kullanılacak bloğu belirler.
  Ölçek Balonlarda kullanılan bloğa uygulanacak ölçek için bir sayı belirler.

Balon düzeni

Çoğaltma tipi'ni belirler.
Balon işaretleri için yalnızca sayısal değerleri belirtebilirsiniz. Formüllerin belirtilmesi desteklenmez.
Üst Balonları kabin teknik resminin üst kısmında görüntüler.
Alt Balonları kabin teknik resminin alt kısmında görüntüler.
Sol Balonları kabin teknik resminin sol kısmında görüntüler.
Sağ Balonları kabin teknik resminin sağ kısmında görüntüler.
Kare Balonları kabin teknik resmini çevreleyen bir karede görüntüler.
  Balonları grupla Gruplandırılmış balonların oklarını daha düşük eğimle görüntüler.
  Çoklu örnekleri yok say Balonları yalnızca aynı üretici parçasının ilk örneği için ekler.
  Klemensleri yok say Klemens grubu için balon eklemez.

Katman

Balonların ekleneceği katmanı belirler.

Seçenekler

Rapor tablosu ekle. Geçerli belgenin içeriğinden filtrelenmiş bir rapor tablosu ekler.

Bir rapor tablosu eklemek için Otomatik Balon PropertyManager'ında Rapor tablosu ekle öğesini seçin. Otomatik balonlama raporunu otomatik olarak eklemek üzere paneli açmak için öğesine tıklayın.
  • Bir veya daha fazla rapor tablosu zaten eklenmişse rapor tablolarını güncellemek için Rapor tablosunu güncelle öğesini seçin.

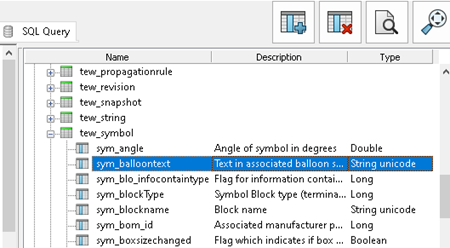

  • Otomatik balon işareti veritabanında saklanan ve bir sorgu yoluyla geri alınabilen verilerdir; Report_Row ise rapor oluşturma sırasında hesaplanır. Bunlar arasında doğrudan bir ilişki yoktur.
