SOLIDWORKS Electrical 3D - Alıştırma 2

Kabini Yerleştirme

1. Görev Bölmesi'nde SOLIDWORKS Electrical 3D sekmesinde öğe 1'i genişletin, Kabin montajına sağ tıklayın ve Aç'a tıklayın.

   SOLIDWORKS Electrical Manager sol bölmede açılır.

2. 178864 (kabin) öğesine sağ tıklayın ve Ekle'ye tıklayın.

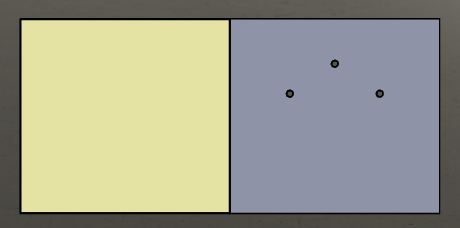

3. Grafik alanında kabini sürükleyin ve yerleştirmek için tıklayın, ardından öğesine tıklayın.





Kanalların ve Rayların Eklenmesi

İlk olarak, gerekli değere göre boyutlandırılmış beş kanalı ekleyin. İlk üç obje yatay kanallardır ve son ikisi dikey kanallardır. Kanalları yaklaşık olarak videoda gösterildiği gibi yerleştirin ve konumlandırmak için montaj ilişkilerini kullanın. Daha sonra üç dikey ray eklersiniz.

1. SOLIDWORKS Electrical Manager'da 36212 öğesine sağ tıklayın ve Yatay kanal olarak ekle'yi seçin.
2. Kanalı grafik alanına yerleştirmek için sürükleyin, ardından kısayol menüsünde ve PropertyManager'da öğesine tıklayın.
3. SOLIDWORKS Electrical Manager'da gösterilen ilk üç kanal için 1. ve 2. adımları tekrarlayın.
4. İki dikey kanalı konumlandırmak için 1. ve 2. adımları tekrarlayın. Bu sefer Dikey kanal olarak ekle öğesini seçin.
5. SOLIDWORKS Electrical Manager'da 178864 öğesine sağ tıklayın ve yalnızca kanalları görüntülemek için Gizle'ye tıklayın.
6. Montaj CommandManager'ında Montaj İlişkisi öğesine tıklayın ve videoda gösterildiği gibi beş çakışık montaj ilişkisi ve bir uzaklık montaj ilişkisi oluşturun.
7. Montaj İlişkisi PropertyManager'ını kapatın ve kabini Gösterin.

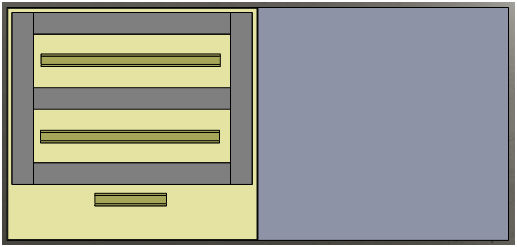

8. Üç ray için 1. ve 2. adımları tekrarlayın. Bu kez, her ray için Yatay ray olarak ekle'yi seçin.
   Rayları sırayla üstten alta doğru ekleyin.

Bileşenleri Ekleme

Bileşenleri eklemek için:

1. SOLIDWORKS Electrical Manager'da T1'e sağ tıklayın ve Ekle'yi seçin.
2. Bileşeni, videoda gösterildiği gibi orta rayın üzerine yerleştirmek üzere sürükleyin.
3. SOLIDWORKS Electrical Manager'da KM1'e sağ tıklayın ve Dosyadan ekle'yi seçin.
4. Aç iletişim kutusunda EW4SW_Exercise01.proj\Projects\2\SolidWorks\lc1d1210b7_ew.SLDPRT dosyasını seçmek için gözatın.
5. Bileşeni, T1 bileşeninin yanındaki orta rayın üzerine yerleştirmek üzere sürükleyin.
6. SOLIDWORKS Electrical Manager'da Q1, Q2, Q3 ve Q4 bileşenlerini çoklu seçin, sağ tıklayın ve Ekle'yi seçin.

   Ekleme düzeni iletişim kutusunda gerektiğinde ekleme sırasını değiştirebilirsiniz.

7. Tamam'a tıklayarak varsayılan sırayı kabul edin.
8. İlk bileşeni üst raya yerleştirmek üzere sürükleyin.
9. Çoklu Ekleme PropertyManager'ında:
   1. Çoklu Ekleme altında, yön olarak Sağ'a tıklayın.
   2. Aralık altında 10 girin.
   3. öğesine tıklayın.

   Yazılım dört bileşeni soldan sağa ve 10 mm aralıklı olarak ekler.

10. SOLIDWORKS Electrical Manager'da X1'e sağ tıklayın ve Klemens ekle'yi seçin.
    X1 bileşeni, önceki adımda yaptığınız gibi yön ve aralıkla eklediğiniz birden çok klemensten oluşmaktadır.
11. Bileşeni alt raya yerleştirmek üzere sürükleyin ve öğesine tıklayın.
12. Klemens ekle PropertyManager'ında, Çoklu Ekle altında:
    1. Sağ'a tıklayın.
    2. Aralık olarak 0 girin.
    3. öğesine tıklayın.

    Yazılım, yedi klemensi yan yana konumlandırır.

13. Geri öğesine tıklayın.

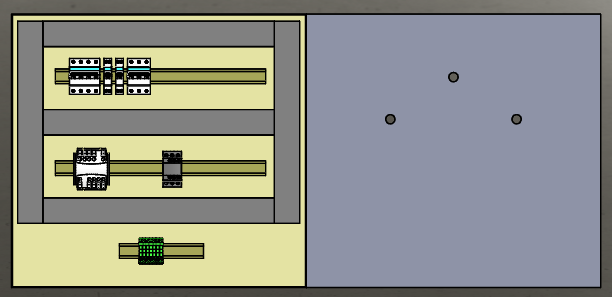

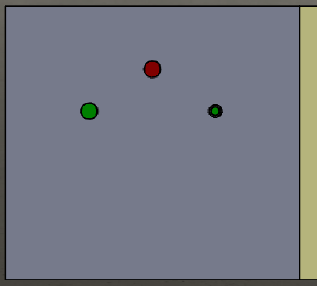

14. S1, S2 ve H1 bileşenlerini, resimde gösterildiği gibi kabin kapısına ekleyin.


15. Kabin kapısının karşı tarafını görmek için modeli döndürün.
16. CommandManager'ın Montaj sekmesinde, Montaj İlişkisi aracını kullanarak üç bileşen ve delikleri için çakışık montaj ilişkileri ekleyin.
17. Yazı Tipi'ne tıklayın.
18. Videoda gösterildiği gibi üç bileşen ile kabin kapısı kenarı arasına paralel montaj ilişkileri eklemek için Montaj İlişkisi aracını kullanın.

Bu projeyi Alıştırma 3'te tekrar kullanacağınız için açık tutun.
