SOLIDWORKS Electrical 3D - Alıştırma 4

Bu alıştırmada, 3B yerleşimde kabloların ve tellerin tesisatını yapmak için montajları hazırlarsınız.

Bu alıştırma, Alıştırma 3'teki dosyaları temel alır. Bu alıştırmayı tamamlamadıysanız Alıştırma 3 elektrik projesini indirin, yerel bir sürücüye açın ve arşivden çıkarın.

Kabini Değiştirme

Kablolar ve tellerle tesisat yapmadan önce mevcut montajları değiştirmeniz gerekir. Kabin montajında, kabinin altındaki üç deliğe kablo rakorları eklersiniz.

Kabini değiştirmek için:

  1. SOLIDWORKS Electrical 3D'de Kabin montajını açın.
  2. CommandManager'ın Montaj sekmesinde, Bileşen Ekle öğesine tıklayın.

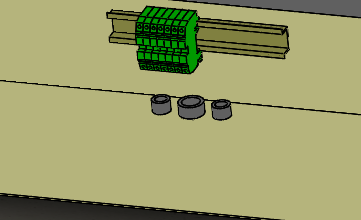

  3. İletişim kutusunda, ProgramData\SOLIDWORKS Electrical\SOLIDWORKS\sldPrt dizinindeki SOLIDWORKS Electrical veri klasöründen kablo rakoru dosyalarını açmak ve eklemek için bu konuma gözatın. Kabinin altında üç delik vardır. İki dış deliğe iki adet 14 kablo rakoru (Cable_gland_14.SLDPRT) ve merkezdeki deliğe bir adet 20 kablo rakoru (Cable_gland_20.SLDPRT) ekleyin. Her kablo rakorunu ekledikten sonra öğesine tıklayın ve işlemi tekrarlayın. Ayrıntılar için videoya bakın.
  4. CommandManager'ın Montaj sekmesinde Montaj İlişkisi öğesine tıklayın ve rakorlar ile delikler arasında eşmerkezli montaj ilişkileri oluşturun.

Pompa Ünitesinin Kullanılması

Şimdi sembolleri bileşenlerle ilişkilendirecek ve kabini ekleyeceksiniz.

Pompa ünitesini kullanmak için:

  1. SOLIDWORKS Electrical 3D projesinden 480.SLDASM dosyasını açın.
  2. CommandManager'ın Montaj sekmesinde, Bileşen Ekle öğesine tıklayın.
  3. \ProgramData\SOLIDWORKS Electrical\Projects\nn\PUMP\EW_PUMP_TANK_PANEL_SUPPORT.SLDASM dosyasına gidin pompa ünitesini () grafik alanına ekleyin.
  4. SOLIDWORKS Electrical Manager'da L2 Pompa Oluşturma öğesini genişletin.
  5. Grafik alanında, alt bileşene sağ tıklayın ve altındaki bileşenlere erişebilmek için Bileşenleri Gizle'yi seçin.
    Ardından bu üç bileşeni elektrik sembolleriyle ilişkilendirebilirsiniz.

  6. Bileşenleri sembollerle ilişkilendirmek için:

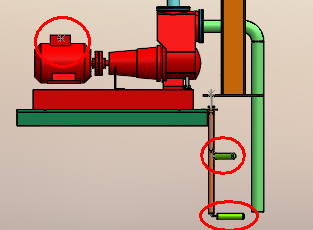

    1. Electrical Manager'da B1 öğesine sağ tıklayın ve İlişkilendir'i seçin.
    2. PropertyManager'da, Bileşeni ilişkilendir için grafik alanında, videoda gösterildiği gibi üst yeşil bileşeni seçin.
    3. öğesine tıklayın.
    4. Elektrik Bileşenini İlişkilendir iletişim kutusunda 3B parçayla ilişkilendir'e tıklayın.
    5. B2 sensör sembolünü alt yeşil bileşenle ve PU1 sembolünü motorla ilişkilendirmek için 6a ile 6d arasındaki adımları tekrarlayın.
  7. FeatureManager tasarım ağacında, daha önce gizlediğiniz alt bileşeni gösterin.
  8. Kabini eklemek için Electrical Manager'da Kabin'e sağ tıklayın, Ekle'yi seçin, ardından öğesine tıklayın.
  9. Kabini grafik alanına sürükleyin ve yaklaşık olarak videoda gösterildiği gibi konumlandırmak için tıklayın.
  10. Kabini montaja yerleştirmek için Montaj İlişkisi aracını ve çakışık montaj ilişkilerini kullanın.

Kabloların Başlangıç ve Bitiş Noktalarını Tanımlama

Şimdi rakorlardan sensörlere ve pompa motoruna üç kabloyu (W1, W2 ve W3) döşeyin.

Kabloların başlangıç ve bitişini tanımlamak için:

  1. Sensörleri görüntülemek için montajın alt bileşenini gizleyin.
  2. CommandManager'ın SOLIDWORKS Electrical 3D sekmesinde Kabloların Başlangıcını/Bitişini Ayarla öğesine tıklayın.
  3. PropertyManager'da:
    1. öğesine tıklayın.
    2. Tesisatı oluşturulacak kabloyu seç kısmında öğesine tıklayın.
    3. Bir kablo seçin iletişim kutusunda, IEC_Pompa Eğitimi öğesini genişletin, W1'i seçin ve Seç'e tıklayın.
      3B Başlangıcı ve 3B Bitişi sütunları çalışmanızı kontrol etmenize yardımcı olacak bağlantıları görüntüler.
    4. PropertyManager'da, Kablo Başlangıç bileşenini seç için videoda gösterildiği gibi üst yeşil sensörü seçin.
    5. Kablo Hedef bileşenini seç için kabinin altındaki en soldaki kablo rakorunu seçin.
    6. öğesine tıklayın.
    7. Şu seçimlerle 3b ile 3f arasındaki adımları tekrarlayın:
      Tesisatı Oluşturulacak Kablo Orijin Kabindeki Hedef
      W2 Alt yeşil sensör En sağdaki kablo rakoru
      W3 Pompa motoru Merkez kablo rakoru
    8. öğesine tıklayın.

Tesisat Yolları Oluşturma

Kanallar, tesisat yolları adı verilen belirli çizgiler içerir. Ardından çizgileri tesisat yollarına dönüştürmek için çizgiler çizip SOLIDWORKS Electrical 3D'yi kullanırsınız.

Tesisat yolları oluşturmak için:

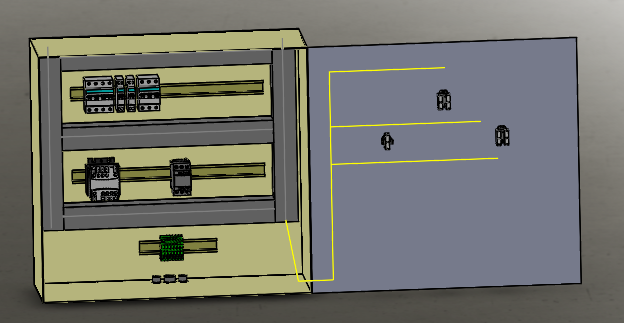

  1. Kabin modelinde, kapıya paralel ve 33 mm ötelenmiş bir düzlem oluşturun; bu, bileşen bağlantı noktasıyla kapının iç yüzeyi arasındaki mesafedir.
  2. Çizgileri videoda gösterildiği gibi çizmek için 3B Çizim aracını kullanın.

  3. Çizimden çıkın ve oluşturduğunuz düzlemi gizleyin.
  4. CommandManager'ın SOLIDWORKS Electrical 3D sekmesinde Tesisat Yolu Tanımla öğesine tıklayın.
  5. PropertyManager'da:
    1. İşlem altında Çizimi dönüştür'e tıklayın.
    2. Seçim için oluşturduğunuz 3B çizimi grafik alanında seçin.
    3. öğesine tıklayın.

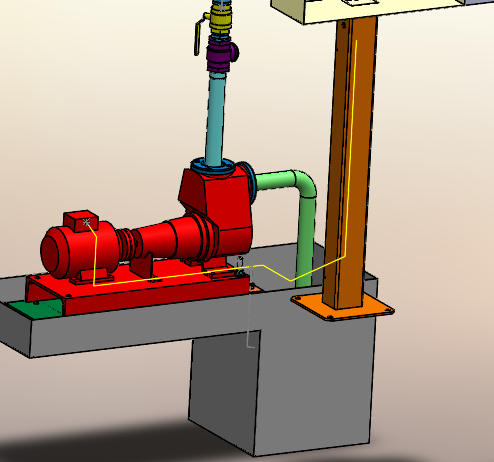

  6. Pompa ünitesi montajında, gösterildiği gibi bir 3B çizim oluşturun ve çizimi tesisat yoluna dönüştürmek için Tesisat Yolu Tanımla aracını kullanın.
