SOLIDWORKS Electrical 3D - Alıştırma 5

Tellerin Döşenmesi

1. Tesisatları tanımladığınız Alıştırma 4'ten kabin montajını açın.
2. CommandManager'ın SOLIDWORKS Electrical 3D sekmesinde Tel Tesisatı öğesine tıklayın.
3. PropertyManager'da, Tesisat tipi seç altında SOLIDWORKS Tesisatı'na ve ardından öğesine tıklayın.

   Tesisat iletişim kutusu ilerlemeyi gösterir.

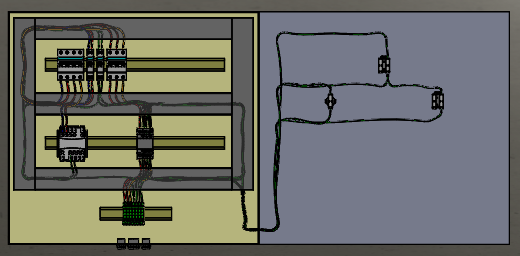

4. Telleri görüntülemek için:
   1. Heads-up Görünümü araç çubuğunda Çizim öğesinin işaretini kaldırın.
   2. Beş yatay ve dikey oluğu da seçin, sağ tıklayın ve Bileşenleri Gizle'ye tıklayın.



   Teller FeatureManager tasarım ağacının alt kısmında görünür.



Telleri Ayırma

Ayırma, sistemde belirli bir yerde tel veya kablo yollarına izin verilmesin veya yasaklanmasını tanımlar. Örneğin, bir güç kablosunun bir kanaldan geçmesini yasaklayabilirsiniz.

Telleri ayırmak için:

1. CommandManager'ın SOLIDWORKS Electrical 3D sekmesinde, Ayırma öğesine tıklayın.
   Aşağıdaki ayırma kurallarını tanımlarsınız:

   • Kumanda kabloları (~24 V) yalnızca sağ dikey kanaldan geçer.
   • Güç kabloları (N, L1, L2, L3) yalnızca sol dikey kanaldan geçer.
2. PropertyManager'da:
   1. öğesine tıklayın.
   2. Tel stili veya kablo seç için Tel stili'ne ve ardından Tel stili seç'e tıklayın.
   3. İletişim kutusunda Gruplandır: 0 öğesini genişletin ~24V seçin Seç öğesine tıklayın.

      Seçili tel stili PropertyManager listesinde görünür.

   4. Dışarıda bırak altında, grafik alanında en soldaki dikey kanalı seçin.
   5. öğesine tıklayın.
   6. Grup: 10, her iki tel stilini seçerek ve Dışarıda bırak altında en sağdaki dikey kanalı seçerek 3b ila 3e adımlarını tekrarlayın.
   7. öğesine tıklayın.
3. FeatureManager tasarım ağacında, önceki bölümde oluşturduğunuz beş teli silin.
4. CommandManager'ın SOLIDWORKS Electrical 3D sekmesinde Tel Tesisatı öğesine ve ardından öğesine tıklayın.

   Ayırma kuralları tel stillerini seçili kanalların dışında bırakır.
