SOLIDWORKS Electrical Schematic - Alıştırma 11

Bu alıştırmada revizyonları nasıl yöneteceğinizi, yazdıracağınızı ve elektrik projesini nasıl arşivleyeceğinizi öğreneceksiniz.

Bu alıştırma, SOLIDWORKS Electrical Schematic - Alıştırma 10'te oluşturduğunuz elektrik projesine dayanmaktadır. Bu alıştırmayı tamamlamadıysanız bu elektrik projesi dosyasını indirip SOLIDWORKS Electrical yazılımında arşivden çıkarabilirsiniz.

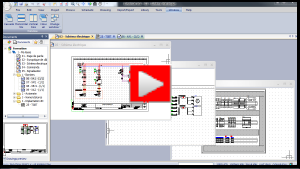

Revizyonları Yönetme

Teknik resim listesi raporunu güncelledikten sonra tüm teknik resimlere revizyon A ekleyin.
  1. Rapor Yöneticisi'nde Teknik resim listesi raporlarını güncellemek için Teknik resimler oluştur öğesine tıklayın.
  2. Konfigürasyon ayarlarını değiştirmek için Elektrik projesi > Konfigürasyonlar > Proje > Genel > Revizyon numaralandırması öğesine tıklayın.
  3. Revizyon numarası için 0AB belirtin.
  4. Bir deftere sağ tıklayın ve Revizyonlar öğesini seçin.
  5. Revizyon dizini yönetimi iletişim kutusunda dizin 0 için bir açıklama girin.
  6. Doğrula öğesine ve ardından Onayla öğesine tıklayın.

    SOLIDWORKS Electrical, defterdeki tüm teknik resimleri bu dizine artırmak isteyip istemediğinizi sorar.

  7. Tamam seçeneğine tıklayın.

    SOLIDWORKS Electrical tarafından önerilen diğer işlemleri iptal edin.

  8. Dizini A'ya artırmak için bu işlemi tekrarlayın.

Yazdırılıyor

Tüm elektrik projesi teknik resimlerini içeren bir PDF dosyası oluşturun. PDF dosyayı aşağıdaki araçlardan herhangi biriyle oluşturabilirsiniz:
  • Yazdır
  • PDF dosyalarını dışarı aktar
  1. Al/Dışarı Aktar > PDF dosyalarını dışarı aktar öğesine tıklayın.
  2. PDF dosyasının kaydedileceği konuma gözatın.
  3. Varsayılan parametreleri koruyun.
  4. PDF dosyasını oluşturmak için Yazdır'a tıklayın.

Projeyi Arşivleme

  1. Proje yöneticisi'nde, listeden elektrik projelerini seçin ve Kapat'a tıklayın.

    Teknik resimleri ve elektrik projesini arşivlemek için kapatmanız gerekir.

  2. Arşivle öğesine tıklayın.
  3. Tüm proje teknik resimlerini güncellemek için Teknik resimleri güncelle'ye tıklayın.
  4. Farklı Kaydet iletişim kutusunda dosyanın adını değiştirin ve arşivleneceği dizine gidin.
