Bileşenleri Hizala

Bileşenleri Hizala komutu, yüzleri (sol, sağ, üst ve alt) tanımlanmış olan bileşenleri hizalamanızı ve ortalamanızı sağlar.

Bileşenleri Hizala komutuna şuradan erişebilirsiniz:
  • SOLIDWORKS Electrical 3B menüsü: Bileşenleri Hizala .
  • Menüde Araçlar > SOLIDWORKS Electrical > Bileşenleri Hizala seçeneğine tıklayın.

3B kabin taslakları tasarlarken Bileşenleri Hizala seçeneğini kullandığınızda, değişiklikleri grafik alanında önizleyebilirsiniz.

Kenetlenebilir panel, çeşitli seçeneklerle güncellenir.

Hizalanacak Bileşenleri Seçin

Grafik alanında, hizalanacak bileşenleri yerleştirilmelerini istediğiniz sırayla seçin.

Hizalama

Gerekli Hizalama seçeneğine tıklayın.
Seçenek Tanım
. Sola hizala. Bileşenlerin sol yüzünü hizalar.
. Sağa hizala. Bileşenlerin sağ yüzünü hizalar.
. Üste hizala. Bileşenlerin üst yüzünü hizalar.
. Alta hizala. Bileşenlerin alt yüzünü hizalar.

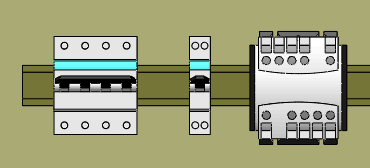

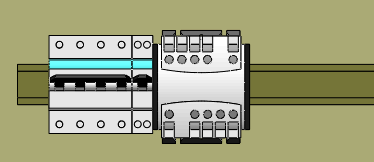

Aralık

  1. Aralık'ın altında şuna tıklayın:
    • . Yatay olarak eşit aralıklarla yerleştir. Bileşenleri yatayda eşit aralıklarla yerleştirir.
    • . Dikey olarak eşit aralıklarla yerleştir. Bileşenleri dikeyde eşit aralıklarla yerleştirir.
  2. Aralık Uzaklığı için iki bileşen arasındaki aralık değerini girin.

Yüzleri Tanımlanmamış Bileşenler

Geçersiz bileşenleri listele. Hizalama için seçilmiş olan ancak tanımlı yüzü olmayan bileşenleri listeler. Bu bileşenler hizalanmaz.
