Bileşen Ekleme

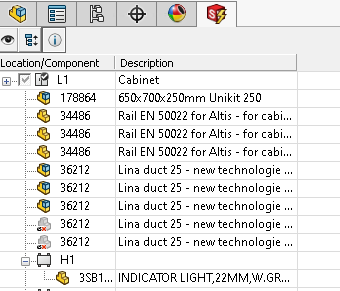

Kullanılabilir bileşenlerin listesi kenetlenebilir panelde görüntülenir. Bu liste, açık 3B montaja ekleyebileceğiniz bileşenleri belirtir.

Bileşeni eklediğinizde, bu bileşen yazılım tarafından doğrulanır ve kısayol menüsü güncellenir. Eklemek için bir bileşene sağ tıklayın.

Ekle

SOLIDWORKS Electrical 3D, üretici parçasıyla ilişkilendirilmiş bir 3B dosya olup olmadığını belirler ( üretici parçası özellikleri > 3B parça üzerinden). Hiçbir şey tanımlanmadıysa yazılım, SOLIDWORKS\sldprt konumunda üretici parçası referansıyla aynı ada sahip bir parçayı arar (önce proje klasöründe, ardından yazılım klasöründe). Yazılım bir parça bulamazsa bir dosyanın tanımlanıp tanımlanmadığını tespit etmek için üretici parçasının sınıflandırma düğümünü arar ve ardından tüm üst düğümleri kontrol ederek bir 3B parçanın tanımlanıp tanımlanmadığını belirler. Aksi halde yazılım, varsayılan EW_DEFAULT.SLDPRT dosyasını kullanır. Montaj ölçeği, yerleştirme sırasında (X, Y ve Z'de) üretici parçasında saklanan ölçülendirmelere uyacak şekilde değişir.

Farklı Ekleme

Farklı Ekle seçeneğini kabin, kanal veya ray gibi belirli bileşenler için kullanabilirsiniz. Menüde eleman tipini seçin. Yazılım, belirli bir 3B parçayı, üretici parçası ölçülendirmelerini kullanarak ekler. Üretici parçasına çift tıklarsanız yazılım, eklenecek 3B parçayı seçmek için üretici parçası sınıflandırmasını kullanır. 3B parçalar şunlardır:
  • Kabin eklemek için EW_CABINET.SLDASM.
  • Yatay kanal eklemek için EW_DUCT_H.SLDASM.
  • Dikey kanal eklemek için EW_DUCT_V.SLDASM.
  • Yatay ray eklemek için EW_RAIL_H.SLDPRT.
  • Dikey ray eklemek için EW_RAIL_V.SLDPRT.
Yukarıdaki dosyaları başka dosyalarla değiştirebilirsiniz.

Dosyadan Ekle

Kullanıcı tanımlı bir bileşen ekleyebilirsiniz (tercih edilen SOLIDWORKS dosyasını seçebileceğiniz bir iletişim kutusu açılır). Farklı Ekle komutunda olduğu gibi dosya ölçeği, üretici parçasının ölçülendirmeleriyle birlikte eklenmesini sağlayacak şekilde değişir. Her bileşen tipinin kendi ekleme aracı vardır. Örneğin kabin ekleme aracını kullanarak bir ray ekleyemezsiniz.

Çoklu Ekleme

Birden çok bileşeni seçerseniz bileşen ekleme sırasını yönetmek için Ekleme düzeni iletişim kutusunu kullanabilirsiniz. Benzer şekilde, birden çok ilişkilendirilmiş üretici parçası bulunan bir bileşen eklemek amacıyla bileşen ekleme sırasını yönetebilirsiniz.

  • Çoklu ekleme. İkinci ve sonraki bileşenlerin eklenmesi için kullanılacak tarafı seçin.
  • Aralık. İki 3B parça arasındaki boşluğu belirler.

Klemens grubu yerleştirmede de bu işlem uygulanır.

Kabin Ekleme

Bir kabine sağ tıklayın ve Kabin olarak ekle öğesini seçin. Bir SOLIDWORKS kabin gösterim dosyanız varsa Dosyadan ekle'yi seçin. İlişkilendirilmiş bir dosyanız yoksa Ekle'ye tıklayın. SOLIDWORKS Electrical 3D, genel dosyayı kullanır ve üretici parçası ölçülendirmelerine uygun bir kabin oluşturur.

Ray veya Kanal Ekleme

Bir raya (veya kanala) sağ tıklayın ve Yatay (dikey) ray (kanal) olarak ekle öğesini seçin.

Yazılım, rayları ve kanalları kabin aksesuarları olarak ele alır. Bir ray eklemek için Ekle, Dosyadan ekle seçeneğini veya Dikey ray olarak ekle seçeneğini ya da kısayol menüsünde Yatay ray olarak ekle seçeneğini kullanın.

Kanallar ve raylar, kabinin tabanına yerleştirilecek kaydedilmiş montaj ilişkileri içerir. Ekleme sırasında montaj ilişkisini doğrulamak için öğesine tıklayın.

Kanalları monte etmek için Montaj > İlişkiler öğesine tıklayın.

Ekleme işlemi sırasında panel, uzunluğu tanımlayacak şekilde otomatik olarak güncellenir.

Uzunluğu Tanımlama

Uzunluk. Ray veya kanal uzunluğunu belirler. Doğrulamak için öğesine tıklayın.

Bileşen Ekle

Bir bileşen eklemek için:

  1. Bir bileşene sağ tıklayın ve Ekle öğesini seçin.
  2. Bileşen eklemek için Ekle veya Dosyadan ekle seçeneğini kullanın.

    Bileşen, grafik alanında görüntülenir.

  3. Bileşeni eklemek için bir noktaya tıklayın.

Bir ray üzerindeki noktaya tıkladığınızda montaj, 3B montajda oluşturulan montaj ilişkisi referanslarına göre nokta üzerinde otomatik olarak ortalanır.

Klemens Grubu Ekleme

Klemensleri eklemek için kullanılabilecek iki araç vardır. Her bir klemensi tek tek ekleyebilir veya tüm klemens grubunu toplu halde ekleyebilirsiniz.

Klemens grupları eklemek için:

  1. Bir klemens grubuna sağ tıklayın ve Klemens ekle öğesini seçin.
  2. Klemensleri tek tek eklemek için klemens referansı kısayol menüsünde Klemens ekle'ye tıklayın.
  3. Tüm klemens grubunu eklemek için klemens grubunun kısayol menüsünde Klemens ekle'ye tıklayın.
  4. İlk klemensi yerleştirmek için ekleme noktasına tıklayın.

    Kenetlenebilir panel, ekleme seçeneklerini gösterecek şekilde değişir.

Klemens Ekleme

Klemens ekle. Diğer klemenslerin ekleme yönünü (sağ veya sol) belirtir.

Aralık. İki klemens arasındaki uzaklığı belirler.

Yalnızca temel üretici parçasını ekle Klemens grubu aksesuarlarını veya yardımcı elemanları eklemez.
