PLC Teknik Resim Konfigürasyon Özellikleri (ANSI)

Bu konu başlığı altında, PLC teknik resimleri için varsayılan ANSI konfigürasyonundaki parametreler açıklanmaktadır.

Genel

Ad Tanım
Genel
Ad PLC teknik resim konfigürasyon dosyasının adı.
Tanım Uygulamanın desteklediği tüm dillerde oluşturulmuş bir tanım.

Boyut

Ad Tanım
Genel
Oryantasyon Modül teknik resminin yönü.
  • Yatay: Modülü teknik resmin üst veya alt kısmına ekler.
  • Dikey: Modülü sağa veya sola ekler.
Boyut Tüm sayısal değerler, elektrik projesi konfigürasyonunda belirlenen birim sistemini kullanır.
A Modül genişliği Modülün genişliği.
B Teknik resimdeki maksimum sembol yüksekliği Modülün yüksekliği.
Kanallar
C Kanal ayırıcı genişliği 2 PLC kanalını ayıran dikey çizginin genişliği.
D Kanal yüksekliği Kanalın yüksekliği.
Taraklar Tarak, kanalları gruplandıran grafik elemandır.
E Tarak genişliği Modülün sol tarafıyla tarağın dikey çizgisi arasındaki uzaklık.
F Tarak dişi yüksekliği Tarağın dikey çizgisinin yüksekliği.

Öznitelikler

Eklenen özniteliklerin konumunu yönetir. Ayrıca bu öznitelikleri düzenleyebilirsiniz.
  • Sembol seçiciyi açar.
  • Sembolü kaldırır.
  • Sembol düzenleyiciyi açar.
Ad Tanım
Bilgi (Üst) Bu öznitelikler sağa yaslanmıştır.
A Y koordinatı Modülün yatay çizgisiyle özniteliklerin ekleme noktası arasındaki uzaklık.
B Sol sembol için X Modülün yatay çizgisiyle bir modül sembolü için teknik resmin alt kısmına eklenen özniteliklerin ekleme noktası arasındaki uzaklık.
C Sağ sembol için X Modülün dikey çizgisiyle bir modül sembolü için teknik resmin üst kısmına eklenen özniteliklerin ekleme noktası arasındaki uzaklık.
Bilgi (Alt) Bu öznitelikler sağa yaslanmıştır.
D Y koordinatı Modülün yatay çizgisiyle özniteliklerin ekleme noktası arasındaki uzaklık.
E Sol sembol için X Modülün dikey çizgisiyle bir modül sembolü için teknik resmin soluna eklenen özniteliklerin ekleme noktası arasındaki uzaklık.
F Sağ sembol için X Modülün dikey çizgisiyle bir modül sembolü için teknik resmin sağına eklenen özniteliklerin ekleme noktası arasındaki uzaklık.

Düzen

PLC modülünün teknik resim taslak ayarlarını yönetir. Genel bölümündeki ayarlar yalnızca modülün Boyut sekmesinde belirlenen dikey gösterimleri için kullanılabilir.

Ad Tanım
Genel
Seçenekler Eklenen semboller için düzen seçenekleri:
  • Sayfa başına bir sembol
  • Sütun başına bir sembol
  • Özel
Bu seçenekler yalnızca Boyut sekmesinde Dikey oryantasyonu seçmeniz halinde kullanılabilir.
Sütun boyutu Sütunun sütun boyutu. Önizleme, bu değeri göstermek için bir dikey çizgi görüntüler.
Bu seçenek yalnızca Sütun başına bir sembol düzen seçeneğini kullandığınızda sunulur.
Sembol ekleme noktası Uygulamanın desteklediği tüm dillerde oluşturulmuş bir tanım.

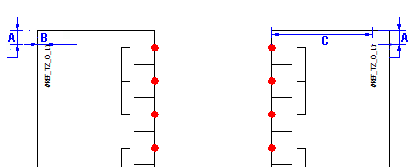

A Y koordinatı Modülün ekleme noktasına karşılık gelen Y koordinatını girin.
B Sol sembol için X Modülün uygulama tarafından teknik resmin soluna çizilmesi durumunda modülün ekleme noktasına karşılık gelen X koordinatı.
C Sağ sembol için X Modülün uygulama tarafından teknik resmin sağına çizilmesi durumunda modülün ekleme noktasına karşılık gelen X koordinatı.

Bağlantı Noktası

Klemens numarasını yaymak için kullanılan sembolü tanımlar. Bu sembol #P_TAG_0 özniteliğini içermelidir.
  • Sembol seçiciyi açar.
  • Sembolü kaldırır.
  • Sembol düzenleyiciyi açar.
Ad Tanım
Soldaki sembol
Sağdaki sembol

Devreler

Teknik resmin solunda veya sağında bir grafik gösterim için bir devre tipiyle ilişkilendirilmiş sembolleri ve makroları tanımlar. Bu uygulama, modül devrelerini PLC yönetiminde görüntülendikleri sırayla inceler. Modül devresi, konfigürasyon listesindeki devrelerle karşılaştırılır. Devreler eşleştiği anda uygulama seçtiğiniz ayarı kaydeder ve modülü eklemek için bunu kullanır.

Ad Tanım
Devre tipi Devre tipini belirler.
Yön Modül ekleme yönünü belirler:
  • Sol: Uygulama, modülü teknik resmin sol tarafına ekler.
  • Sağ: Uygulama, modülü teknik resmin sağ tarafına ekler.
  • Tanımlanmamış: Uygulama modülü eklemez. Uygulama, sol veya sağ olarak tanımlanmış bir devreyi bulana kadar sonraki devrelere devam eder.
Devre tipi ilişkilendirmesini sil Bir sembolü veya makroyu devreden ayırır veya mevcut ilişkilendirmeleri siler.
PLC kanalları çoğaltma sembolleri Teknik resmin sol veya sağ kısmına eklemek üzere modülün içini temsil eden sembolleri seçmenizi sağlar. Bu ayarlar seçili devreyle ilişkilendirilir.
Kanallara bağlı makro Teknik resmin sol veya sağ kısmına eklenmek üzere modüle bağlanmış diyagramı otomatik olarak oluşturur. Her bir devre tipiyle bir makroyu ilişkilendirebilirsiniz.

Dosya Verileri

Klemens grubu PLC teknik resminin özelliklerine aktarılacak bilgilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlar. Sağdaki sütuna tıklayarak Formül yönetimi'ni açabilirsiniz.

Ad Tanım
Tanım Klemens grubu teknik resminin tanımına aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanızı sağlar.
Kullanıcı bilgileri/Çevrilebilir veri Klemens grubu teknik resminin kullanıcı bilgilerine aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri ayarlamanızı sağlar.
