Klemens Grubu Teknik Resim Konfigürasyon Özellikleri (IEC)

Bu konu başlığı altında, klemens grubu teknik resimleri için varsayılan IEC konfigürasyonundaki parametreler açıklanmaktadır.

Sembol ekleyerek klemens grubu teknik resimleri oluşturulur. Varsayılan sembolleri ya da üretici parçalarıyla veya şema sembolleriyle ilişkilendirilmiş sembolleri kullanabilirsiniz. SOLIDWORKS Electrical, konfigürasyon parametrelerine göre kabloların metin, öznitelik ve grafik gösterimleri gibi elemanları çizer.

Klemens grubu teknik resim konfigürasyon dosyası, klemens grubu taslak parametrelerinin tümünü temaya göre gruplandırılmış şekilde barındırır. İhtiyaç duyduğunuz sayıda konfigürasyon dosyası oluşturabilirsiniz. Konfigürasyonlar Klemens grubu teknik resmi konfigürasyon yönetimi iletişim kutusunda gruplandırır.

Konfigürasyon dosyası düzenleyicisi, seçili parametrelerin bir önizlemesini görüntüler. Klemens grubu teknik resim konfigürasyonu iletişim kutusunun alt kısmında bulunan Teknik resim önizlemesi onay kutusunu işaretleyerek önizlemeyi devre dışı bırakabilirsiniz.

Genel

Bu sekme, konfigürasyon dosyasını adlandırmanızı ve yazılımın desteklediği dillerin herhangi birinde bir tanım eklemenizi sağlar. Bir adın değiştirilmesi, bu adı tüm arayüzlerde otomatik olarak günceller (örneğin Konfigürasyonlar veya klemens grupları listesi).

Ad Tanım
Ad Konfigürasyon dosyasının adı. Bu değer, konfigürasyonun görüntülendiği tüm arayüzlere otomatik olarak yayılır.
Tanım Konfigürasyonun tanımı. Bir tanımı birden çok dilde oluşturabilirsiniz.

Klemensler

Bu sekme, klemenslerin grafik gösterimini tanımlayan parametreleri görüntüler.

Ad Tanım
Klemens ölçülendirmesi Klemensin genişlik A ve yükseklik B parametresini belirleyebilirsiniz. Bunlar, klemens grubu oryantasyonundan (yatay veya dikey) bağımsız olarak aynı kalır.
A Genişliği Klemensin A genişliği.
B Yüksekliği Klemensin B yüksekliği.
Aksesuar klemensi Klemens grubuna ayırıcı veya durdurma elemanı gibi bir aksesuar ekleyebilirsiniz. Aksesuar, klemens grubunda bir klemens olarak görüntülenir ancak herhangi bir işaret barındırmaz. Aksesuarın genişlik C ve yükseklik D parametresini belirleyebilirsiniz. Bunlar, klemens grubu oryantasyonundan (yatay veya dikey) bağımsız olarak aynı kalır.
Aksesuar klemensi ekle Klemens grubuna bir aksesuar yerleştirmenizi sağlar.
C Genişliği Aksesuarın C genişliği.
D Yüksekliği Aksesuarın D yüksekliği.
Toprak toplayıcı Kullanılmayan tüm kablo iletkenlerini, toprak toplayıcıya bağlayabilirsiniz.
Etkin toprak toplayıcı Kullanılmayan tüm kablo iletkenlerini, toprak toplayıcıya bağlamanızı sağlar.
E Toplayıcı aralığı Toprak toplayıcıyı klemens sırasından ayıran Toplayıcı aralığı E uzaklığı.
Bağlı olmayan tüm kablo iletkenlerini toprak toplayıcıya bağla Yeşil/Sarı olmasalar bile tüm bağlı olmayan kablo iletkenlerini toprak toplayıcıya bağlamanızı sağlar.
Çok seviyeli klemensler Çok seviyeli klemensler, çeşitli telleri veya kablo iletkenlerini bağlayabileceğiniz özel klemenslerdir. Bunlar, yalnızca tek devresi olan tekli klemenslerden farklı olarak birden çok devre içerir.
Son seviyenin genişliği (%) Çok seviyeli klemensin ilk ve son seviyesi arasındaki ölçek faktörünü belirtir (% olarak). SOLIDWORKS Electrical, ara seviyelerin genişliğini otomatik olarak hesaplar.
Çizgi kalınlığı Çok seviyeli klemens ana hattının kalınlığı.
Renk Çok seviyeli klemensin rengi.

Semboller

Sembolleri üst üste dizerek klemens grupları çizebilirsiniz (örneğin üstbilgi sembolleri veya klemens sembolleri). Bu sekme, sembolleri seçerek, düzenleyerek veya silerek klemens grubu teknik resimleri oluşturmanızı sağlar.

Ad Tanım
Özel sembol Klemens grubunu, varsayılan klemens sembollerini veya özel klemens sembollerini kullanarak çizebilirsiniz.
SOLIDWORKS Electrical bir ilişkilendirmeyi bulamazsa otomatik olarak diğer bilinen ilişkilendirmeye geçer. SOLIDWORKS Electrical, ilişkilendirme yoksa konfigürasyonda tanımlanan varsayılan sembolü kullanır.
Özel sembol girin Bu seçeneğin onay işareti kaldırılırsa SOLIDWORKS Electrical, klemens grubu teknik resimlerini oluşturmak için farklı klemens tiplerine karşılık gelen genel klemens sembollerini kullanır. Bu klemenslerin her biri için klemens grubu teknik resminde kullanmak üzere klemens sembolünü seçmeniz ve bunların oryantasyonunu ve ölçeğini tanımlamanız gerekir.
Bir üretici parçasının veya bir sembolün özelliklerinde, bir Klemens tipini veya bir Klemens grubu sembolünü ilişkilendirmenizi sağlayan iki parametre bulabilirsiniz.
Öncelik - Üretici parçası / şema sembolü Üretici parçasına mı yoksa Şema sembolü ilişkilendirmesine mi öncelik vermek istediğinizi belirleyin.

Üretici parçası'nı seçerseniz SOLIDWORKS Electrical, üretici parçasıyla ilişkilendirilmiş klemens sembolünü kullanır.

Şema sembolü'nü seçerseniz SOLIDWORKS Electrical, sembolle ilişkilendirilmiş klemens sembolünü kullanır.
Öncelik - Klemens tipi / Klemens sembolü Klemens tipine mi yoksa klemens sembolüne mi öncelik vermek istediğinizi belirleyin.

Klemens grubu teknik resimlerini oluşturmak için Klemens tipi'ni seçerseniz SOLIDWORKS Electrical, Klemens tipi parametresinde (sembolün veya üretici parçasının özellikleri) sembolle veya üretici parçasıyla ilişkilendirilmiş klemens sembolünü kullanır. Konfigürasyonda, oryantasyonunu ve ölçeğini tanımlamak üzere Klemens tipini eklemeniz gerekir.

Klemens grubu teknik resimlerini oluşturmak için bir Klemens grubu sembolünü seçerseniz SOLIDWORKS Electrical, Klemens grubu sembolü parametresinde (sembolün veya üretici parçasının özellikleri) sembolle veya üretici parçasıyla ilişkilendirilmiş klemens sembolünü kullanır.
Varsayılan klemensler İlk tabloda klemens grubu teknik resimlerini oluşturmak için kullanılan varsayılan semboller görüntülenir. Yeni bir sembol tipi ekleyemezsiniz. Etkilenen sembolleri (Sembol adı) düzenleyebilir ve bunların oryantasyonunu veya ölçeğini değiştirebilirsiniz.
Varsayılan sembolle ilişkilendirilmiş sembolü değiştirebileceğiniz Sembol seçici'yi açar.
İlişkilendirilmiş sembolü kaldırır.
Seçili sembolü değiştirebileceğiniz Sembol düzenleyici'yi açar.
Özel semboller İkinci tablo, klemens grubu teknik resimlerini oluşturmak için kullanılan klemens tipi sembollerini yönetmenize olanak tanır. Etkilenen sembolleri (Sembol adı) düzenleyebilir ve bunların oryantasyonunu veya ölçeğini değiştirebilirsiniz.
Konfigürasyona yeni bir klemens tipi sembolü ekleyebileceğiniz Klemens tipi seçici'yi açar.
Seçili klemens tipi sembolünü kaldırır.
Seçili klemens tipi sembolünü temizler.
Klemens tiplerini yönetebileceğiniz Klemens tipi yönetimi'ni açar.
Klemens tipiyle ilişkilendirilmiş sembolü değiştirebileceğiniz Sembol seçici'yi açar.
Varsayılan klemens tipi değilse ilişkilendirilmiş sembolü kaldırır.
Seçili sembolü değiştirmek için Sembol düzenleyici'yi açar.

Teller ve Kablo İletkenleri

İletişim kutusunun alt kısmı, metin parametrelerinin (örneğin yazı tipi, boyut veya görüntüleme) yanı sıra klemense bağlı teli veya kablo iletkenini temsil eden çizgideki metnin konumunu da yönetmenizi sağlar. Görüntünün üst kısmındaki kırmızı noktalar (X veya Y'deki ötelemeye ilişkin bir parametre seçtiğinizde görünür), varsayılan metin ekleme noktasını (X ve Y'deki ötelemeler 0'a eşittir) işaret eder.

Ad Tanım
Genel

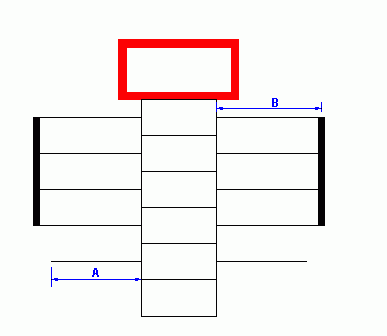

A Tel uzunluğu Bir teli temsil eden çizginin A uzunluğunu belirlemenizi sağlar.
B Kablo iletkeni uzunluğu Bir kablo iletkenini temsil eden çizginin B uzunluğunu belirlemenizi sağlar.
Seçenekler
Klemens pimlerini görselleştir Klemens pimlerini, klemens grubu düzenleyicisinde olduğu gibi göstermek istiyorsanız bu seçeneği belirleyin.
Çizgi rengi Klemens pimlerini temsil eden çizginin rengini seçmenizi sağlar.
Kablo iletkeni uzunluğu Bir klemense bağlı tüm kablo iletkenlerini gruplandırmak ve klemense yalnızca bir kablo iletkeni bağlamak için bu seçeneği kullanın.
C Bağlantı noktasına uzaklık Klemensle çizgi arasındaki uzaklığı girerek kablo iletkenlerini gruplandırmanızı sağlar.

Köprüler

Ad Tanım
Genel

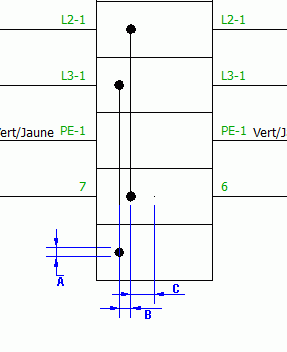

A Nokta çapı Klemensteki köprü bağlantısını temsil eden noktaların A çapını belirlemenizi sağlar.
B Köprü ötelemesi Bir köprüyü temsil eden iki çizgi arasındaki B uzaklığını belirlemenizi sağlar. İlgili parametre, Köprüden önceki uzaklık parametresine eklenir.
C Köprüden önceki uzaklık Klemens ekseni (orta) ile köprüyü temsil eden çizgi arasındaki C uzaklığını belirlemenizi sağlar.
Renk Köprüleri (nokta ve çizgi) çizmek için kullanılacak rengi belirlemenizi sağlar.
Otomatik köprüler
Renk Otomatik köprüleri (nokta ve çizgi) çizmek için kullanılacak rengi belirlemenizi sağlar.
Teli göster İkinci bir tel bağlantısı oluşturmanız sırasında klemense bağlı teli gösterir veya gizler.

Kablo

Özelleştirilebilir bir temel sembol (Kablo etiketi), klemens grubu teknik resmindeki kabloyu temsil eder.

İletişim kutusunun alt bölümündeki ilk iki bölgede, metin parametrelerinin (ör. yazı tipi, renk veya boyut) yanı sıra yerleştirme parametreleri görüntülenir. Metin merkezi, dikdörtgenin iki köşegeninin kesişme noktasına yerleştirilir. X ötelemesi: ve Y ötelemesi parametreleri metin ve bu nokta arasındaki uzaklığı kontrol etmenizi sağlar.

Alt bölümün üçüncü bölgesi (Kablo etiketi), taban noktasına (dikdörtgenin iki köşegeninin kesişimine) yerleştirilen bir sembolü seçmenizi sağlar. Yeni bir sembol Ekleme, görüntülenen sembolü Kaldırma ve Düzenleme için kullanılabilecek üç simge bulunmaktadır.

Bu sembol, temel sembole eklenir. Kendi sembolünüzü görüntülemek için ölçülendirmelerini 0 olarak ayarlayıp metnini gizleme yoluyla temel sembolü gizleyin.
Ad Tanım
Genel
Kablo konumu Kablo etiketini işaretleyen sembolün konumunu, kablo iletkenlerini gruplandıran kalın çizgiye göre kontrol etmenizi sağlar.

Üst parametresi ilk kablo iletkenine karşılık gelir, Merkez parametresi sembolü kalın çizginin merkezine konumlandırır ve Alt parametresi sembolü son kablo iletkenine yerleştirir.

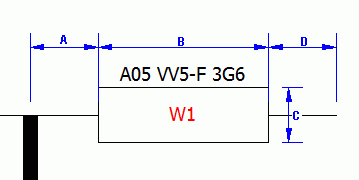

A Etiketten önce minimum uzaklık Kablo etiketinin dikdörtgeniyle kablonun kalın çizgisini ayıran çizginin A uzunluğunu tanımlar.
B Etiket genişliği Kablo etiketi dikdörtgeninin B genişliğini tanımlar.
C Etiket yüksekliği Kablo etiketi dikdörtgeninin C yüksekliğini tanımlar.
D Etiketten sonra maksimum uzaklık Dikdörtgenin diğer ucuna yerleştirilen çizginin D uzunluğunu tanımlar.
Bir sonraki teknik resimden önceki minimum kablo iletkeni sayısı

Teknik resimde kaç tane kablo iletkeninden sonra otomatik sayfa sonu oluşturulacağını tanımlamanızı sağlar.

Örneğin bu parametreyi 0 olarak girerseniz SOLIDWORKS Electrical, bu kablonun tüm iletkenlerini teknik resme yerleştirememesi durumunda kabloyu başka bir kablonun üzerine çizer.

Bu parametreyi 3 olarak girerseniz SOLIDWORKS Electrical, bu teknik resme üç kablo iletkeni yerleştirir (teknik resim sınırını aşmadan yapılabilirse) ve diğer iletkenleri başka bir teknik resme çizer. Teknik resimde yalnızca iki klemensi çizmek için yeterli alan varsa tüm kablo iletkenlerini yeni bir teknik resme yerleştirir.
E Kablolar arasındaki uzaklık Kabloları temsil eden iki kalın çizgi arasındaki E uzaklığını tanımlamanızı sağlar.
Kablo hattı genişliği Kablo iletkenlerini gruplandıran hatların genişliğini tanımlamanızı sağlar. 0 girerseniz bir genişlik uygulanmaz.

Hedef

Bu sekme, kablo ve tel hedeflerinin görüntülenmesini yönetmenizi sağlar.

Ad Tanım
Genel

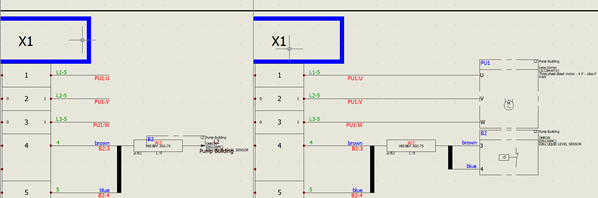

Bitiş bileşenini detaylandır
Bu seçenek kullanıldığında, teknik resim bu hedefleri temsil edecek şekilde bir dikdörtgenin içine bir veya daha fazla sembol yerleştirir. Bu, bileşen için kablo iletkenlerinin ve klemens malzemelerinin ayarlanmasını detaylandırır. Teknik resim aynı zamanda tek bir dikdörtgen içindeki kablo bitişlerini, benzersiz bir hedef için birlikte gruplandırılmış ardışık kablolarla temsil eder. Bir seçenek belirleyin:
  • Hiçbiri. Yalnızca işaret ve konum adını gösterir.
  • Kablolar için. Kablolar için bitiş sembol bilgisini içeren bir kutuyu gösterir.
  • Teller için. Teller için bitiş sembol bilgisini içeren bir kutuyu gösterir.
  • Kablolar ve teller için. Kablolar ve teller için bitiş sembol bilgisini içeren bir kutuyu gösterir ve tel.
Hedef sembol tipi Eklemek istediğiniz sembolün tipini (Hat şeması veya Şema resmi) belirleyin. SOLIDWORKS Electrical istenen tipteki sembolleri bulamazsa başka seçenekler kullanılabilir.

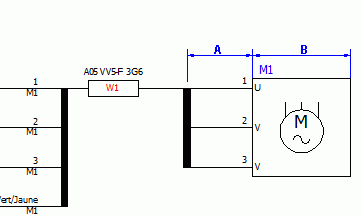

Bir Bitiş çizgisinin uzunluğu Hedef tarafında kablo iletkenini sembolize eden çizginin A uzunluğunu tanımlar. Bu ayar aynı zamanda tel bileşenleri için de geçerlidir.
B Hedef sembolü içeren dikdörtgenin uzunluğu Sembolü çevreleyen dikdörtgenin yan tarafının B uzunluğunu tanımlar.
Yüzde olarak sembolü ortalayan kenar boşluğu Sembolle konturu arasındaki kenar boşluğunu tanımlar ve sembole boyutuna göre bir ölçek faktörü atar.
A Sonraki hedef için öteleme Kablo hedef noktasında bir konum değişikliği olduğunda A öteleme uzaklığını tanımlar.

Düzen

Bu sekme, teknik resim içinde klemens grubunun grafik gösterim taslağını yönetmenizi sağlar. İletişim kutusunun sağ alt kısmında aşağıdaki antet stillerinden biri görüntülenir:
  • Varsayılan antet: elektrik projesi konfigürasyonundaki klemens grubu teknik resimleriyle ilişkilendirilmiş antet.
  • Bu konfigürasyona özel antet: bu konfigürasyonu kullanarak tüm klemens gruplarını bu antetle oluşturur.
Antetin sol alt köşesi (0,0) koordinatlarına yerleştirilmelidir. Tüm taslak parametreleri bu noktaya dayanır.
Ad Tanım
Genel
Klemens grubu oryantasyonu Klemens gruplarını dikey mi yoksa yatay mı çizeceğinizi seçmenizi sağlar.
Klemens grubu işareti oryantasyonu Klemens grubunun üstbilgi simgesine yerleştirilen klemens grubu işaretinin dönüş açısını tanımlar. Klemens grubunun oryantasyonu (Yatay veya Dikey) bu parametre için belirleyici değildir.
Klemens işareti oryantasyonu Klemens sembollerine yerleştirilen klemens işaretinin dönüş açısını tanımlar. Klemens grubunun oryantasyonu (Yatay veya Dikey) bu parametre için belirleyici değildir.

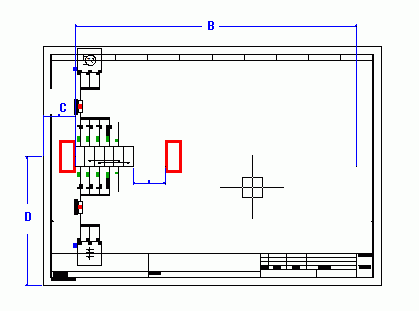

Yatay gösterim
B Klemens grubu uzunluğu Klemens grubunun maksimum B uzunluğunu tanımlar. Bu uzunluğun başlangıcı, klemens grubu üstbilgi sembolünün dikdörtgenini oluşturan sağ taraftaki segmentin X koordinatıdır. Bu sınırın ötesinde, klemensler bir sonraki teknik resme çizilir.
C İlk klemens X konumu İlk klemensin antetin başlangıç (0.0) noktasına göre eklenmesi için X koordinatı C değerini tanımlar.
D İlk klemens Y konumu İlk klemensin antetin başlangıç (0.0) noktasına göre eklenmesi için Y koordinatı D değerini tanımlar.

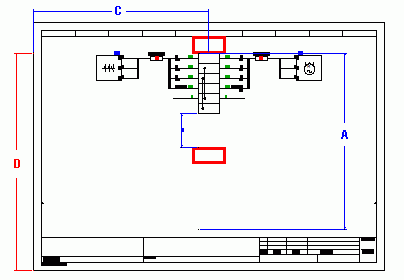

Dikey gösterim
A Klemens grubu yüksekliği Klemens grubunun maksimum A yüksekliğini tanımlar. Bu uzunluğun başlangıcı, klemens grubu üstbilgi sembolünün dikdörtgenini oluşturan alttaki segmentin Y koordinatıdır. Bu sınırın ötesinde, klemensler bir sonraki teknik resme çizilir.
C İlk klemens X konumu İlk klemensin antetin başlangıç (0.0) noktasına göre eklenmesi için X koordinatı C değerini tanımlar.
D İlk klemens Y konumu İlk klemensin antetin başlangıç (0.0) noktasına göre eklenmesi için Y koordinatı D değerini tanımlar.
Çoklu
Etkinleştir Bir teknik resimde birden çok klemens grubunun grafik gösterimini etkinleştirir.
Aralık İki klemens grubunun gösterimi arasındaki boşluğu tanımlar.
Grup Klemens gruplarının nasıl gruplandırılacağını belirlemenizi sağlar.
Sırala Tüm klemens grupları veya belli bir klemens grubu için sıralama kriterlerini tanımlar.

Dosya Verileri

Bu sekme, klemens grubu teknik resminin özelliklerine aktarılacak bilgilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanızı sağlar. Formül yönetimi iletişim kutusunu açmak için sütuna tıklayın.

Ad Tanım
Tanım Klemens grubu teknik resminin tanımına aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri tanımlamanızı sağlar.
Kullanıcı bilgileri/Çevrilebilir veri Klemens grubu teknik resminin kullanıcı bilgilerine aktarılacak verilerin otomatik olarak oluşturulmasında kullanılan parametreleri ayarlamanızı sağlar.
