| Belge |
Teknik resme gider. |
| Bileşen |
Bileşeni kenetlenebilir panelde (bileşen sekmesi) gösterir. 2B taslak dahil olmak üzere bileşenle ilişkilendirilmiş tüm sembolleri gösterir (teknik resimlerdeki sembole gider).
|
| Devre |
Devre ile ilişkilendirilmiş sembolleri gösterir. |
| Sembol |
Teknik resimdeki sembole gider ve sembol etrafında yakınlaştırma sağlar. |
| Kablo |
Kablonun korunduğu hat şemasını gösterir (kabloya bağlı ilk bileşene gider). Şema teknik resminde kablo iletkenini gösterir (kablo iletkenine bağlı ilk bileşene gider).
|
| Eşpotansiyel |
Şema teknik resminde eşpotansiyeli gösterir. |
| Tel/Kablo iletkeni |
Şema teknik resminde teli gösterir (tele bağlı ilk bileşene gider). |

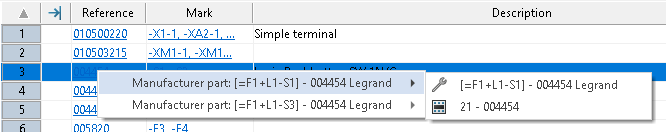

| Üretici parçası |
Bu referansla ilişkilendirilmiş sembolü gösterir ve bu sembole gider (2B taslak, kablolama etiketi). |
| Konum |
Konum özellikleri iletişim kutusunu açar. |
| Fonksiyon |
Fonksiyon özellikleri iletişim kutusunu açar. |
